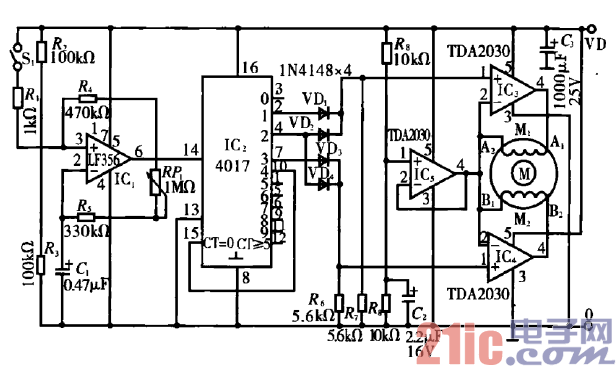

電路工作原理：由圖可知，IC,( LF356)寬頻帶運算放大器
構成方波時鐘信號發生器，電位器RP．作振蕩頻率調節，用于調
節步進電動機轉速。IC2 (4017)十進制計數器是步進信號形成
電路，隨著14腳輸入端的時鐘脈沖信號上升沿到來，計數器的
Qo~ Q9輸出端依次上升為高電平。VD,、VD：、R，和VD3、VD。、
R6構成兩路或門輸出電路分別送出頻率相同、相位相差90。的
“I”和“Q”步進控制信號?！癐”是初始相信號，“Q”是移相
90。信號。
?
