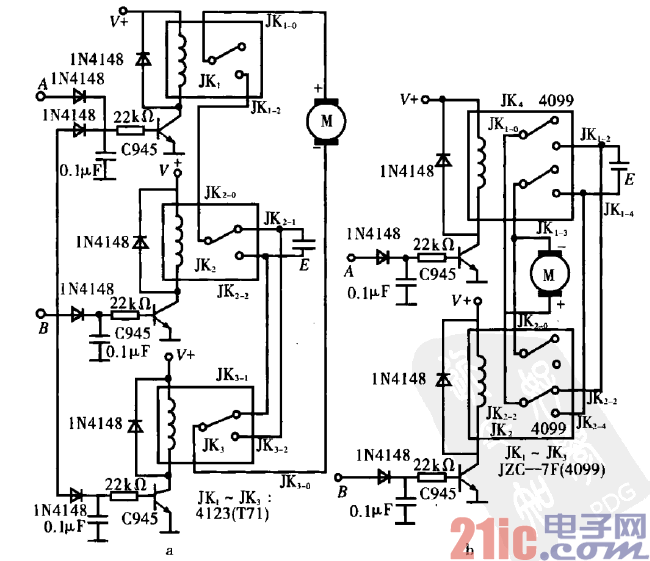

電路工作原理：圖a采用單組常開／常閉觸點的繼電器。

當A、B兩點為低電平時，繼電器JK．、JK2、JK3都不導通，電動

機不轉；當A點為高電平時，繼電器觸點JK1一：閉合，電動機正

轉；當曰點為高電平時，繼電器觸點JK,一：、JK2一：、JK3一：閉合，

電動機反轉。繼電器可選用4088、4098、T70、T71等。

??? 圖b為采用兩組常開／常閉觸點的繼電器。當A、口兩點

為低電平時，繼電器JK．、JK2不動，電動機不轉；當A點為高電

平時，繼電器觸點JK,：、JK,一。閉合，電動機正轉；當日點為高

電平時，繼電器觸點JK2一：，JK2一·閉合，電動機反轉。應注意的

是：A、B兩點不能同時為高電平。繼電器可選用JZC-7F、4099

等。
