由圖可知，微控制器或其它數字潦來的輸入信號進入4059賒n計數器，l以

形成脈沖序列，此計數器的計馓脈沖由4049和lM品振構成的時鐘發生器供給。

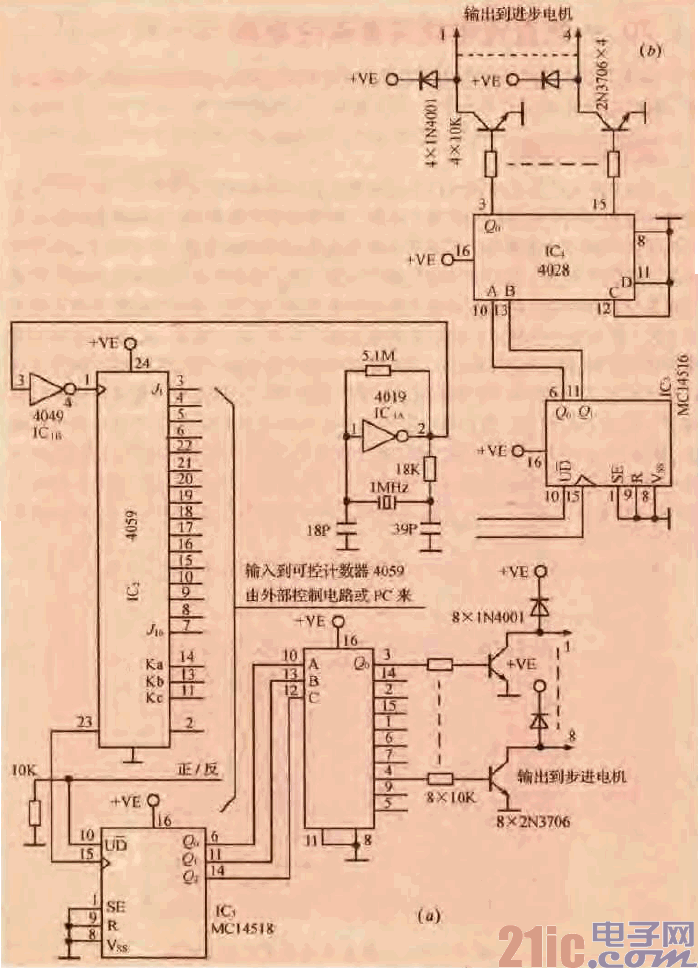

14516升／降計數器也從上述數字源獲得輸入，井提供r-個二進碼輸出，此二

進碼為正序或反序列．則由Icl和定向輸入（正／反）決定。l4516的二進碼輸,itl經

4028：一十進制澤碼器譯碼后擊驅動輸出晶體管2N3706.8個2N3706供給步進

電暫r所需的200mA電流．井如圖1- 69(引所示去控制具有八相繞組的電機·

如J釘四相電機，
