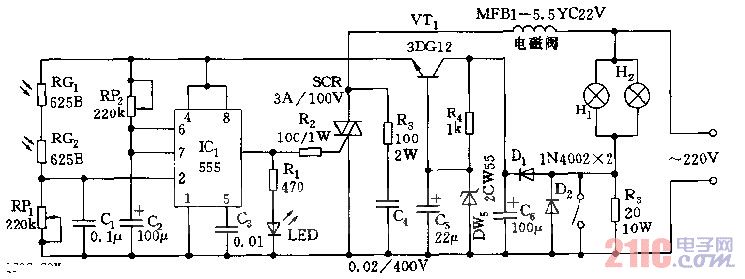

該控制器包括降壓穩壓源（Vdd=+6V）、光電控制單穩定時、觸發控電路等。用于井下水幕除塵。

電源由并聯的兩支燈泡降壓后，再進行整流穩壓，輸出Vdd=6V供555作為電壓源。燈的發光又作為光電控制器的光源。通電后，燈亮，光敏電阻RG受光照后呈低阻，555的2腳呈高電平，使555處于復位狀態，3腳為低電平，SCR阻斷，電磁閥開關閉，水幕噴霧管內壓大，噴嘴噴出水霧降塵。若有人或車經過，將光線遮斷，RG無光呈高阻，2腳為低電平，555位，SCR導通，電磁閥得電開啟，水壓下降，停止噴霧。此后，經過延時td=1.1RP2C2后，又恢復噴霧，降塵。
