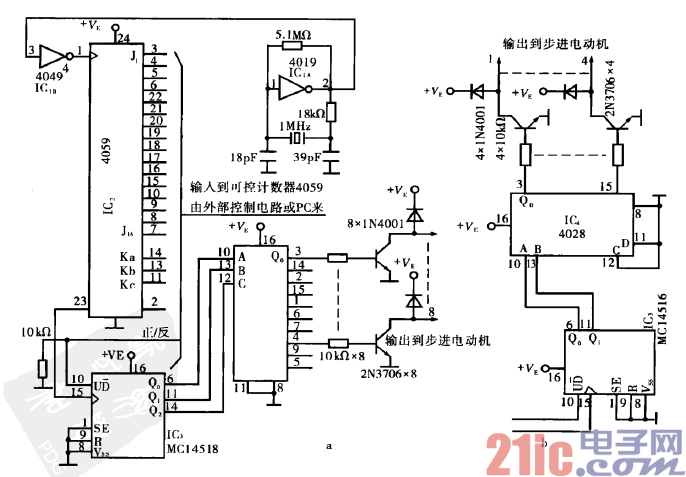

電路工作原理：由圖可知，微控制器或其他數字原來的輸入

信號進入4059N除法計數器，以形成脈沖序列，此計數器的計數

脈沖由4049和1M晶振構成的時鐘發生器供給。14516升／降計

數器也從上述數字源獲得輸入，并提供了一個二進碼輸出，此二

進碼為正序列或?yàn)榉葱蛄?，則由IC2和定向輸入（正／反）決定。

14516的二進碼輸出經4028二一十進制譯碼器譯碼后去驅動輸出

晶體管2N3706。8個2N3706供給步進電動機所需的200 mA電

流，并如圖a所示去控制具有八相繞組的電動機，如用四相

電動機，則電路如圖b所示。
