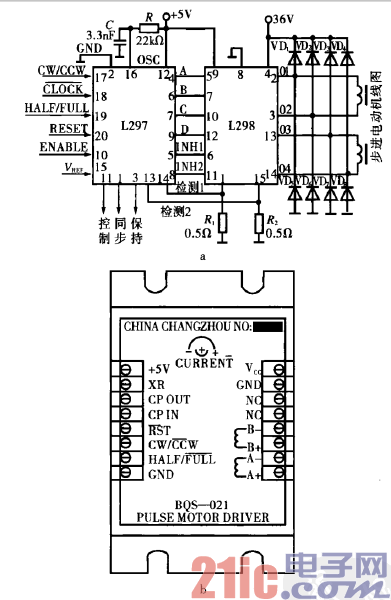

電路工作原理：圖a展示了步進電動機專用控制器

L297關鍵管腳，其中17腳(cw/ccw)用來控制步進電動機的

運轉方向；18腳(CLOCK)用來控制步進電動機速度快慢；19

腳( HALF/FULL)用于步進電動機整步、半步選擇；20腳

( RESET)為低電平時，恢復到通電時初始狀態，ABCD= 0101；

10腳( ENABLE)為芯片復位端，當該端為低電平時，ABCD=

0000，即步進電動機各相都不通電，以便于有些工作場合手動調

整工作位置；15腳( VREF)為參考電壓端，該電壓決定了步進電

動機線圈內電流Is,Vvef=Is·Rs1（Rs2），一般Rs1 - Rs2 - 0.5 Ω；

16腳(Osc)的外接RC值決定于斬波線路的頻率，斬波頻率為

f=I/(0. 7R·C)，R一定要大于10 k Ω，圖中給出的為20 kHz

斬波頻率時的典型值。使用該線路可驅動額定電壓36 V以下、2

A似內的所有四線、六線永磁式或混合式步進電動機。
