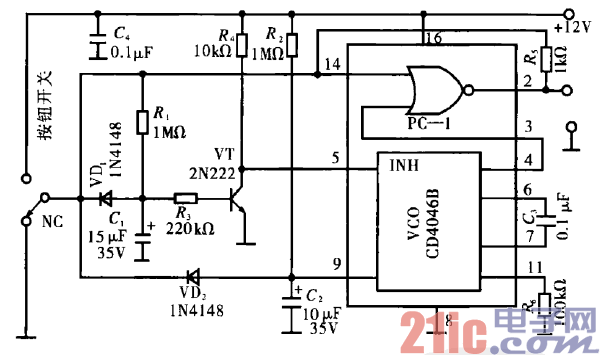

電路工作原理：由圖可知，該電路用鎖相環CD4046B和異或

門作主控電路，可發出單次脈沖和連續的快速脈沖。按鈕正常時

位于NC位置，這時C．、C2分別經VD．、VD2放電，VT截止，

鎖相環中vco不工作，異或門輸出低電平。按鈕按下后，C．、C：

分別經R．、R2充電，vco經0.5 s延時后工作。若要vco開始

工作前的0.5 s內松開按鈕，則異或門由于14腳變高而輸出一單

步脈沖。若按壓按鈕的時間超過0.5 s，則vco工作，其輸出電

壓經整形后變成連續脈沖，再?gòu)漠惢蜷T輸出。9腳上的充電上升

電壓使vc0的頻率成線性增加，因此電路發出越來越快的連續脈

沖，直至vco頻率上升到飽和值為止。這樣，步進電動機的動作

速度加快。在負載移到指定位置附近后，松開按鈕，C．、C2立即

放電，vco停止工作?？捎眯∮?.5 s的按壓速度按壓按鈕進行

精確位置的單脈沖調整。兄、C3的值應使vco的飽和頻率等于

電動機最大步進速率。
