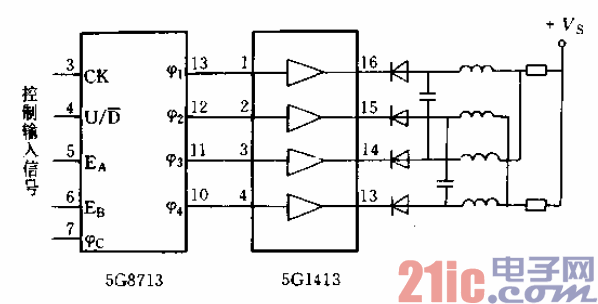

是采用國產SG8713外接5G1413達林頓晶體

管陣列驅動集成電路，再驅動四相繞組。它適用于電壓小于50V、

相繞組電流峰值小于250mA的情況。5G1413輸入端巳在內部串

有2. 7ktl限流電阻，因此可直接與5G8713輸出端連接。

? 脈沖分配器過去曾稱為“環形分配器”，這是由于它早期是用

分立的環形計數器構成的原故。用微機控制步進電動機，若將此

分配器功能由CPU軟件代替，俗稱為“軟環分”，CPU多個并行

口輸出各相分配脈沖信號，直接控制功率驅動級，稱為直接控制

? 法。另一種是間接控制法，CPU進行插補運算，給出每臺電機轉

? 速指令，從CPU兩個并行口輸出步進脈沖和方向信號（或正反脈

? 沖），送給PMM8713等脈沖分配器，讓硬件完成脈沖分配任務，從

? 而減輕CPU的負擔。
