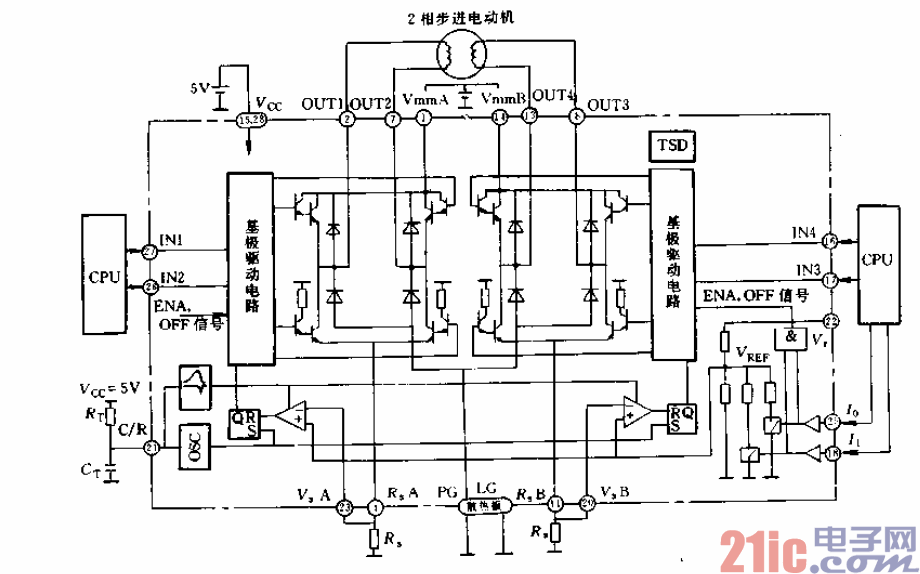

MTD2003F兩相步進電動機驅動器該電路采用雙電源：步

進電動機驅動緞電源v。。（推薦最大27V）和控制邏輯部分用電源

ycc（sv士5“）。它由功率級雙H橋、基極驅動電路、電流控制

PWM電路、過熱保護電路組成，參見圖5 11。其基本特點如下：

??? (】)輸入端均TTL/CMOS兼容，可直接接至cPu。

??? (2)四個輸入端INl～lhi4與四個輸出端OUT1～OUT4控

制真值表見表5一11。當輸入為LL或HH時，輸出為關斷(OFF)

狀態，防止出現上下橋臂直通。
