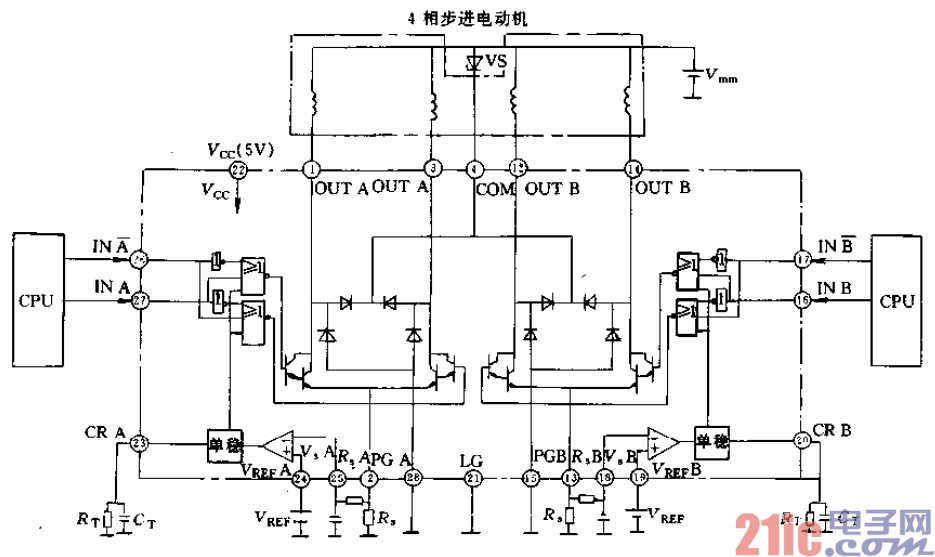

MTD1120F四相步進電動機驅動器如圖5 12所示，該
芯片輸出功率級由四個達林頓晶體管和一些續流二極管組成，晶
體管耐壓V_-80V，使用時需注意加一個齊納二極管y，進行保
護。邏輯電源Vcc常用5v。
??? 這里斬波電流控制與MTD2003F稍有不同。用單穩電路代替
RS觸發器電路，相電流上升到預定值即關斷并觸發單穩電路，經過
恒定時間TrwF后，重新接通該相繞組。TOFF外接R.和CT決定。
??? TOFF=0. 69GR.
??? 相電流，由參考電雎礦REF和取樣電阻R決定。
??? ，V.EF
??? I=百
