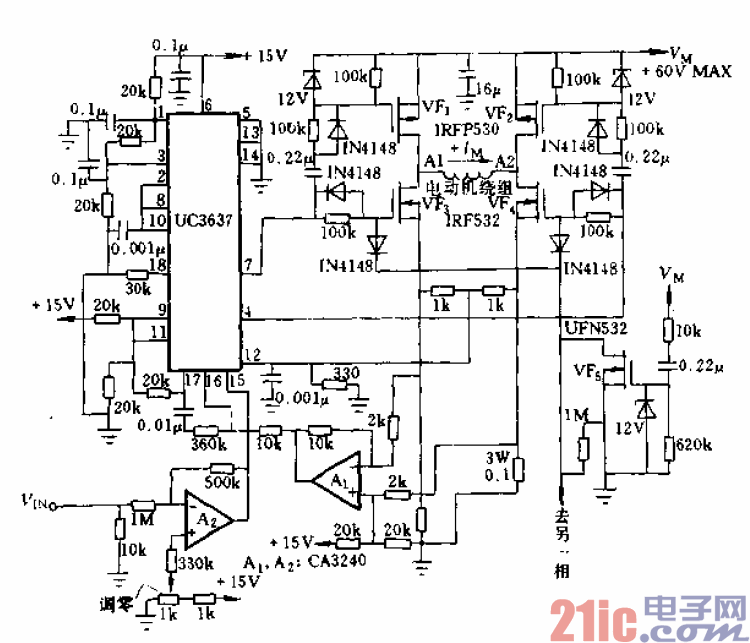

利用UC3637產生H橋驅動信號V，。和WIN(7

腳和4腳)。它采用單電源vcc- +isv。用三個20kn電阻分壓，

使Vi=lOV（1腳），V3-5V（3腳），三角波在s—iov內變化

（2腳輸出）。內部比較器A的反相輸入端為10腳、比較器B的同

相輸入端8腳與2腳連接。比較器A和B的另一個輸入端(11腳

和9腳)接17腳（誤差放大器輸出）。當此點施加電壓在+s—iov

內變化時，4腳和7腳輸出PWM的占空比被控制。但內部誤差放

大器輸出（17腳）有可能超過這個電壓范圍，會使PWM占空比

達到O%或IOO%。如前面指出，這是以電容耦合作P溝遭MOS-

FET柵極驅動必須避免的。因此9、11腳的輸出用三個20kn電阻

分別連接至地、+15V和17腳，使17腳輸出信號衰減。

?
