在一個脈沖周期內，當H橋?qū)?，電動機繞組電流由時間常

數//R決定并開始上升，到達預定電流，值時，比較器翻轉，觸

發單穩觸發器，開始單穩延時所決定的關斷時間。在此時間，H橋

上側開關關斷，而下側開關仍然導通，繞組電流通過檢測電阻及

續流二極管續流，繞組電流下降，直至下一個PWM脈沖到來。利

用斬波控制使繞組電流維持在預定值上。

? 末級H橋使用NPN達林頓晶體管，并古續流二極管。由驅動

電路設計保證上下橋臂在換相期間不會發生同時導通?？傒敵鲲?br/>
和電壓為丑7V。結溫檢測電路保護芯片，當溫度超過設定值時，

自動關斷輸出級。

??? 2更大輸出功率的應用? 利用單片L6217A可實現

26V0,4A兩相步進電動機雙極性電流斬波控制，包括整步、半步

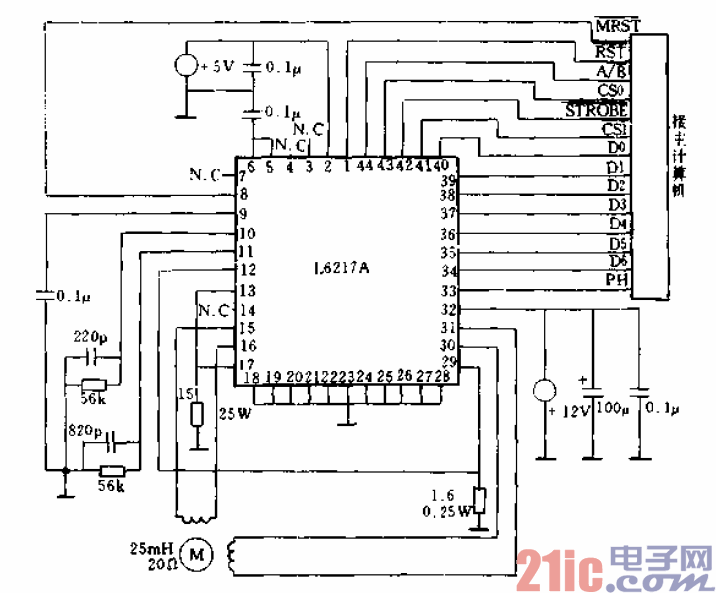

和微步距控制，它的應用接線見圖5 30。需要驅動更大功率步進

電動機時，可外接大功率H橋電路。倒如，使用L6202，可提供

每相l(xiāng) SA電流，而用L6203，則每相電流可達3A。如果用兩片

I。6203輸出并聯使用，供給每相繞組電源可達6A，供電電源電壓

可達48V。如果需要更高電壓、大電流驅動能力，則可外接分立

功率器件來實現。
