L297單片步進電動機控制器集成電路適用于雙極性兩相步

進電動機或單極性四相步進電動機的控制。用L297輸出信號可

控制L298雙H橋驅動集成電路，用來驅動電壓為46V，每相電流

為2. 5A以下的步進電動機。L297也可用來控制由達林頓晶體管

組成的分立電路，驅動更高電壓、更大電流的步進電動機。L297

采用固定斬波頻率的PWM恒流斬波方式工作。

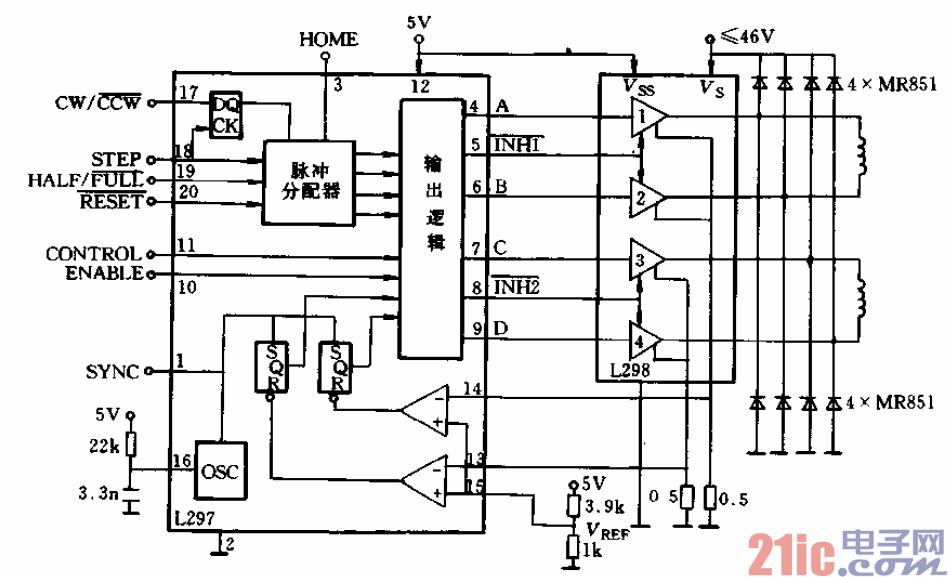

??? 1．L297步進電動機控制器L297采用模擬／數字電路兼容

的I2L工藝，20腳DIP塑料封裝，常LJ+5V供電，全部信號線是

TTL/CMOS兼容。
