本電路最高電源電壓為30V．輸出相電流峰值為1.5A，連續

電流為0 7A。信號輸入端是TTL電平兼容。

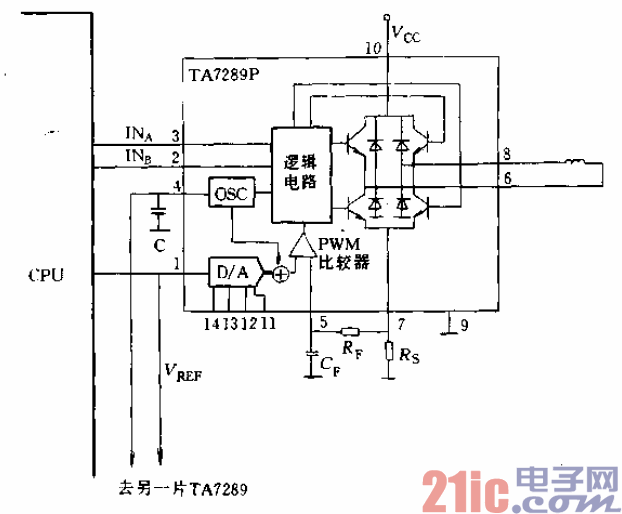

? 從原理框圖可見，它內部主要組成部分是：振蕩器
4bit的D/A轉換器、PWM比較器、邏輯門電路、H橋功率開關。

? 它是一個雙極性驅動電路，繞組電流的大小和極性取決于從l腳

? 輸八的基準電壓VREF和從11-14腳輸入的4bit數據。流經繞組

? 的電流流過7腳外接的電流檢測電阻Rs，產生壓降經RF、CF低通

? 濾波器攄去噪聲后，從5腳輸入到PWM比較器的反相輸入端。從

? D/A轉換器來的電流指令信號送入比較器的同相輸入端，同時輸

? 入的還有從振蕩器來的鋸齒渡信號。從比較器獲得PWM信號用

? 來調制H橋的輸出，使繞組電流跟隨電流指令的變化而變化，實

? 現了電流的斬波控制。
