電機控制電路步進電機電路

PPMC與步進電動機專用驅動集成電路的連接

PPMC與步進電動機專用驅動集成電路的連接
提問者：xufang20160719 地點：- 瀏覽次數：6371 提問時間：03-04 10:01
我有更好的答案
提 交
1條回答
歐陽大大 03-06 21:00

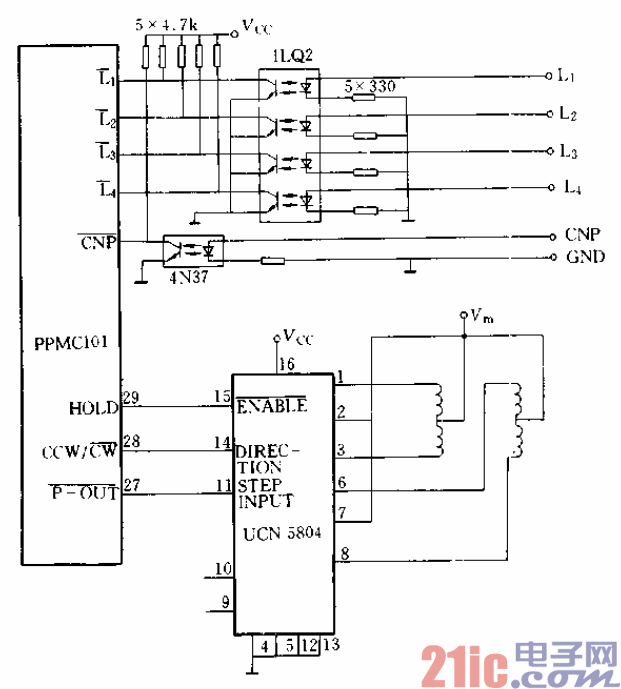

展示了PPMC外接UChl 5804四相步進電動機驅

動集成電路的示倒。它利用了P-OUT、ccw/cw和HOLD輸出。

利用UCN5804的9和10腳邏輯電平可以設置電動機作兩相整

步、單相整步、半步等三種不同激勵方式運動。在此圖中，還顯

示了五種限位開關與PPMC之間經光耦合器的連接情況。
