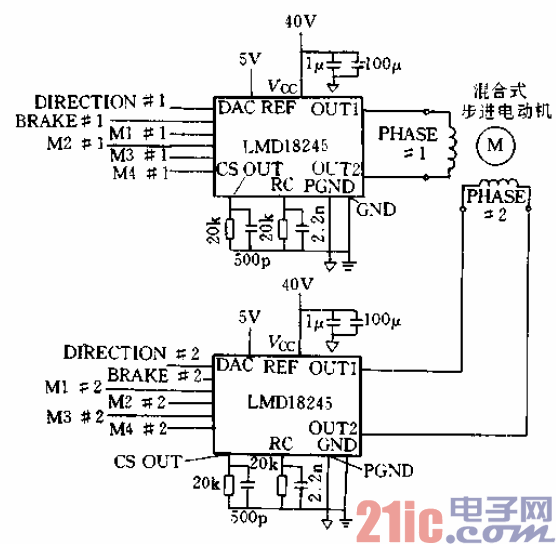

使用兩片LMD18245可驅動兩相步進電動機。圖11- 20是驅

動一臺200步，r典型混合式兩相步進電動機的例子，額定電壓和

電流分別為12V、。．95A，每相電感為12mH，電阻為l2n。設置

單穩延時時間50”s。4位D/A轉換得到1/16的電流分辨率，可實

現4細分正余弦微步距驅動，將一個步距（90。電角度）細分為

22.5。微步距。在表11 10中給出一個周期內共16步，1相（余弦

相）和2相（正弦相）應當輸入電流指令數據(D為對應的十進制

數)和方向(DIRECTION)信號。正常工作時BRAKE-。。相繞

組電流/-o．0625D (A)。從上到下順序?yàn)檎D(zhuǎn)，反方向順序?yàn)榉?br/>
轉。
