OTL低頻功率放大電路省去了笨大的

變壓器，是一種性能良好的放大電路。

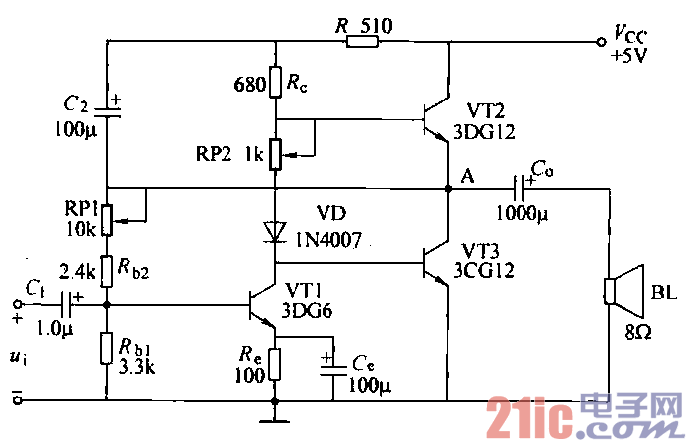

OTL低頻功率放大電路如圖所示。

??? 晶體管VT1為3DG6，VT2為3DG12，

VT3為3CG12。元件參數參考數值如圖21-

12所示。

? 其中VT1為推動級（也稱前置放大

級），工作于甲類狀態，它的集電極電流

Ici由電位器RP1進行調節。Icl的一部分流

經電位器RP2及二極管VD．給VT2、

VT3提供偏壓。VT2、VT3是一對參數對

稱的NPN和PNP型晶體管，它們組成互

補推挽傭。功放電路。由于VT2、VT3

晶體管都接成射極輸出器形式，因此放大器具有輸出電阻低、負載能力強等優點，適合于作功率輸出級。

調節RP2，可以使VT2、VT3得到合適的靜態電流而工作于甲、乙類狀態，以克服交越失真。

??? 靜態時要求輸出端中點A的電位“一Ⅵr／2，可以通過調節RP1來實現，由于RP1的一端接在A點，

因此在電路中引入交、直流電壓并聯負反饋，一方面能夠穩定放大器的靜態工作點，同時也改善了放大器

的非線性失真。??? ，

??? c2和R構成自舉電路，用于提高輸出電壓正半周的幅度，以獲得大的動態范圍。
