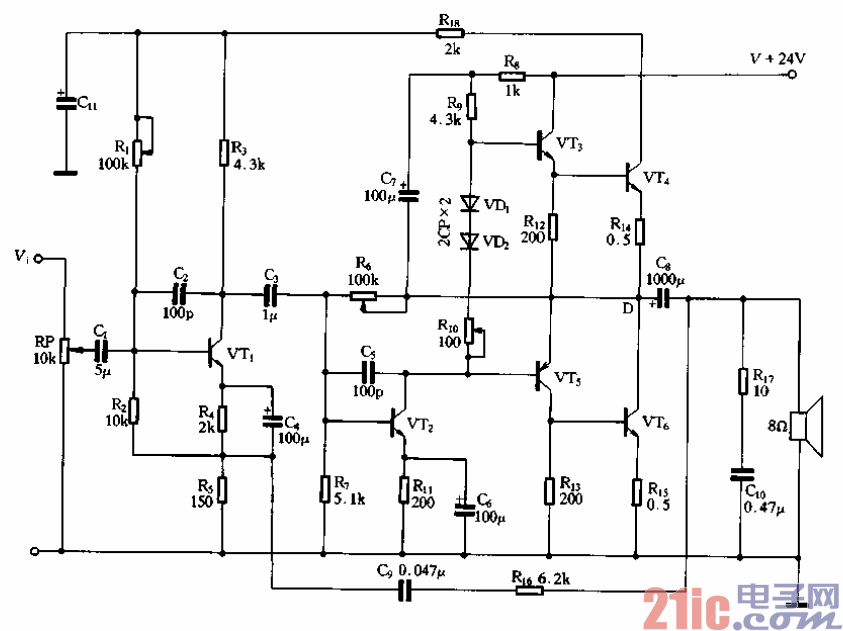

OTL型功率放大電路是一種無輸出變壓器的功率放大電路。典型的OT1．功率放大電
路如圖所示。該電路由輸入級、推動級、功率輸出級和反饋電路等部分組成。
??? 輸入級是由晶體管VTi及偏置電阻Ri～Rs等組成（其中R3為負載電阻），推動級由
VT2及R7、R及R1 l等組成，功率輸出級由VT3～VT6及其偏置電路VDi、Ⅵ晚等組成。
R6為直流反饋兼VTz的偏置電阻，C9.Rl6為交流負反饋電路。
?
