OTL音頻功率放大電路

?(3)差動放大電路在OTL音頻功率放大器中的應用

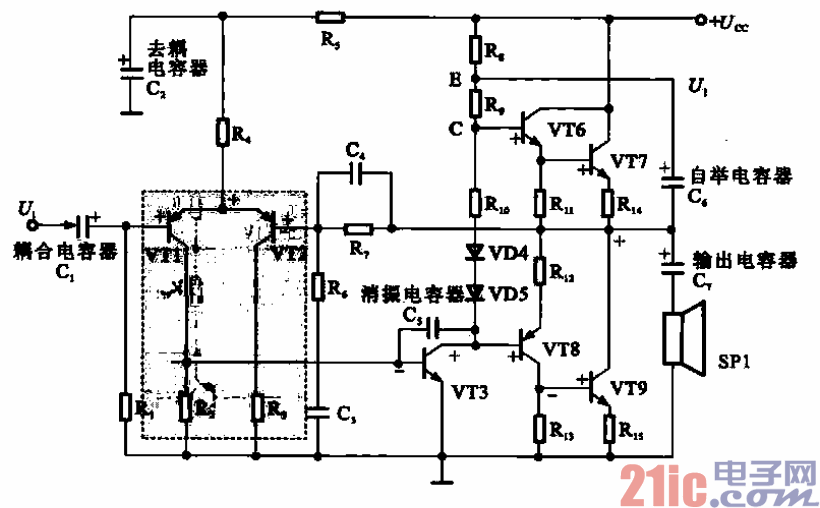

??? 圖所示為OTL音頻功率放大器（無輸出變壓器的功率放大器）。電路中，VT1、VT2構成差動

輸入級電壓放大器，VT3是推動管，VD4和VD5為功率放大輸出管的靜態偏置二極管，VT6～VT9構成

復合互補對稱式o-rL電路，是輸出級電路。其中VT6和VT7為兩只NPN型同極性復合管，等效成一只

NPN型晶體管，VT8和VT9分別是PNP型和NPN型復合管，等效成一只PNP型晶體管。

??? 輸入信號U經過耦合電容器c1加到VT1管的基極，經放大后從其集電極輸出，直接耦合到VT3管

的基極，放大后從其集電極輸出。VT3管集電極輸出的正半周信號經VT6和VT7放大，由C7耦合到SP1

中，VT3管集電極輸出的負半J習信號經VT8和VT9放大，也由C7耦合到SP1中，在SP1上獲得正、負

半周一個完整的信號。

??? VT1和V-12管構成單端輸入、單端輸出式差動電路，是一級電壓放大器。VT1管的基極偏要由Ri

提供，V12管的基授偏置由R7提供，R7的右端接輸出端，其直流電壓為1／2 (-卜V)．

??? 推動級VT3管的基極電壓取自VT1管的集電極，超兩極之間采用直接耦合方式。c5是VT3的高頻

電壓并聯負反饋式捎振電容器，它電容量較小，對音頻信號而言里開路，對于高頻信號容抗很小，而具有

大的負反饋?zhàn)饔?，以抑制放大器可能出現的高頻自激。
