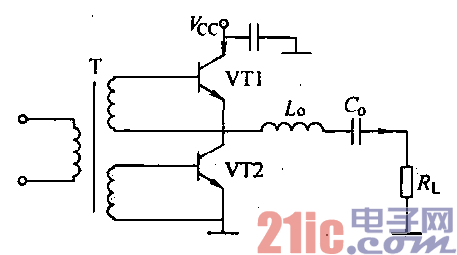

互補電壓開關型D類功放電路如圖所示。晶體管VT1、VT2均為3DA12。

??? 其中，兩個同型( NPN)管串聯，品體管VT為3DK41C．

集電極加有恒定的直流電壓VLr=12V：

??? 輸入電路通過高頻變壓器Tl，使I…本管V'I．1和VT2獲得反

向的方波激勵電壓。由于加在兩個串聯n¨ij刊(NPN)晶體管輸

入端的電壓足夠大且相位相反，兩管處于開關狀態且交替導通。

??? 回路兩端的電壓為方波．大小等于直流電源電壓V(Jc。k、

cJ組成高Q串聯電路，用以選出基波頻率。因此，這種放大器稱

作電壓開關型D類放大器。．
