光電電路led驅動電路整流電路

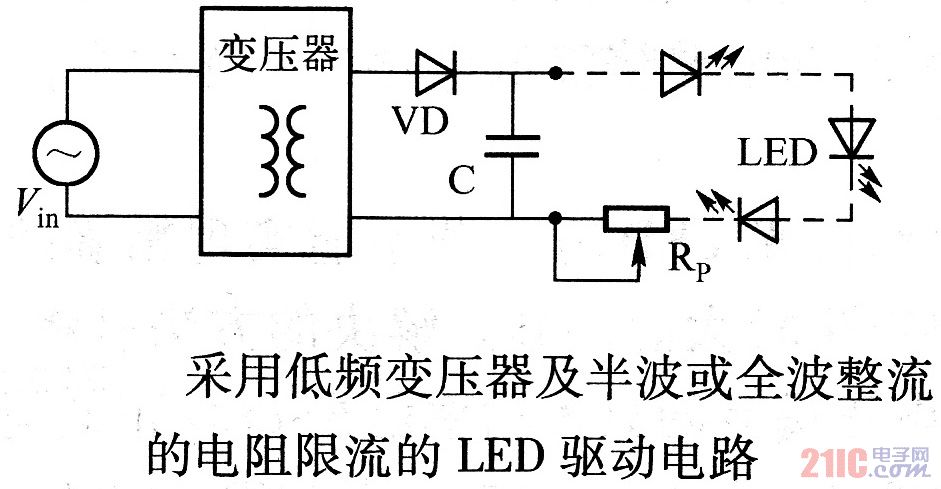

采用低頻變壓器及半波或全波整流的電阻限流的LED驅動電路

采用低頻變壓器及半波或全波整流的電阻限流的LED驅動電路
提問者：CAINE_LEE 地點：- 瀏覽次數：8857 提問時間：04-28 19:12
我有更好的答案
提 交
1條回答
yagan1405 05-03 22:17

該電路的優點是：電路簡單、成本低。缺點是：體積大、電壓驅動模式，LED亮度會隨著供應電壓的變化而有所改變；無法提供恒流輸出；突波電流較大。這種LED驅動電源的電路結構非常簡單，只需要一個低頻變壓器、整流器、濾波電容，以及一個用于調整亮度的可變電阻。串聯LED的數目主要由變壓器的匝數比所決定。一旦選用變壓器的匝數比固定之后，若要得到一樣的亮度9就很不容易再改變LED的數目。
