電源電路整流電路

硅整流電容儲能直流系統電路

硅整流電容儲能直流系統電路
提問者：qwe043 地點：- 瀏覽次數：10760 提問時間：04-09 10:23
我有更好的答案
提 交
1條回答
60user93 04-17 08:37

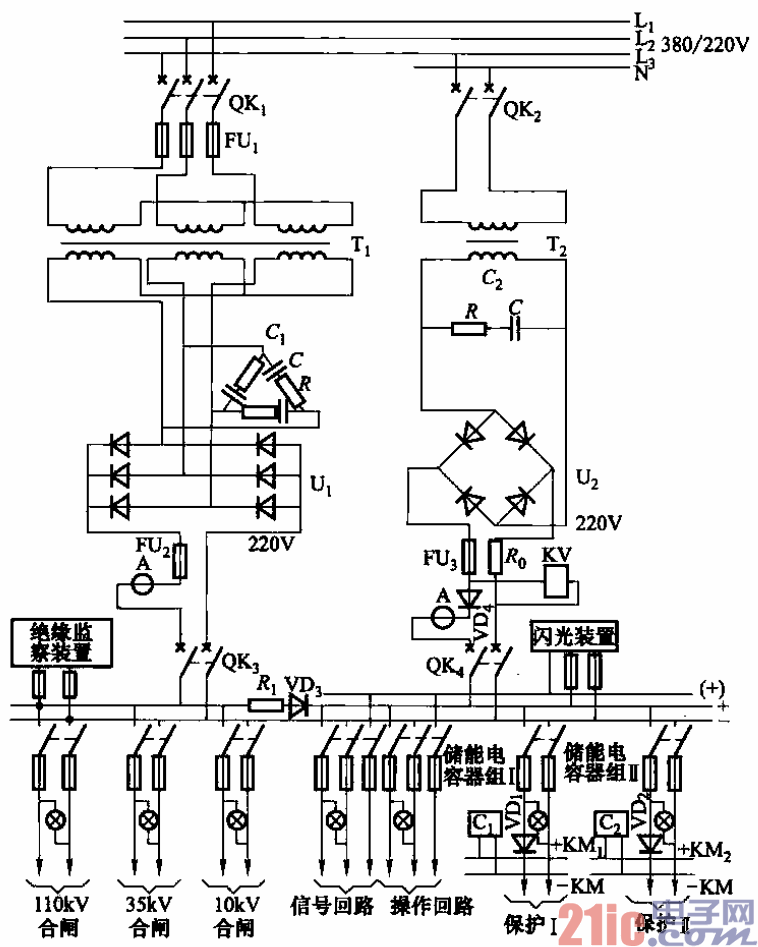

?硅整流電容儲能直流系統廣泛應用于35kV變電所的直流電源，其直流屏系統圖如圖

所示。它由兩組硅整流器Ul和Uz、兩組電容器組cl和C2、兩臺隔離變壓器Ti和

Tz，以及斷路器、電阻、二極管、接觸器和熔斷器等組成。圖中，低電壓繼電器KV為Uz

欠電壓報警用；Ro為限流電阻，以限制U2的輸出電流。

???
