全波整流電路整流二極管所承受的最大反向電壓為2壓Ez，與半波整流電路相同，

但每只整流管流過的電流則為負載電流的一半，即IDl=ID2=Id/2,o

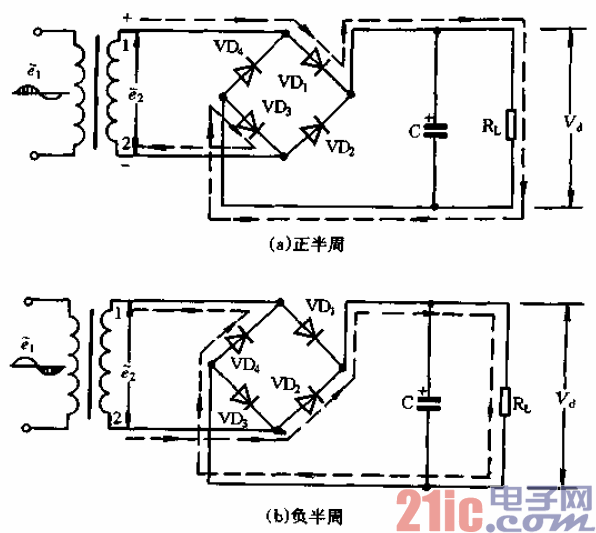

??? 橋式整流電路是在半波整流和全波整流電路的基礎上，利用變壓器次級單繞組適當安

排整流元件組成的全波整流電路。這種電路利用單繞組的變壓器次級，取得和全渡整流電

路特性相同的整流電路，它的電路結構如圖¨所示。圖中的虛線所指示的方向分別為交

流正負半周經橋式整流所形成的直流通路。由圖可見．在交流的一個周期的正負半周，負

載RL上都有直流流過。橋式整流電路輸出的電壓波形，即RL上的電壓波形和全渡整流

的波形完全相同，不同的是每個整流管所承受的反向電壓為．也Ez，比全渡整流小了一半t

但使用的整流管多了一倍，即用了4只。
