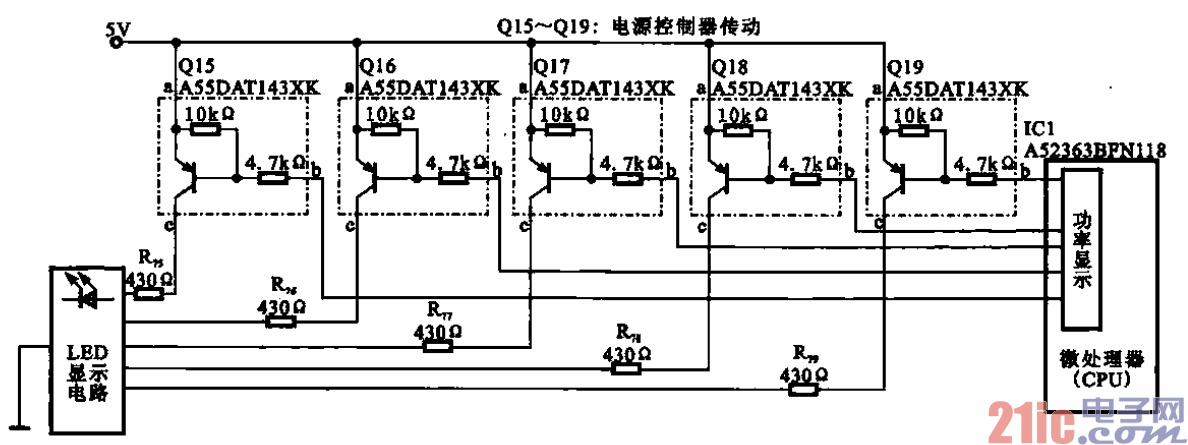

所示是發光二極管(LED)顯示驅動電路，又稱微處理器的顯示接口電路。在微處理器工

作的同時將工作狀態及溫度等信息通過CPU內的功率顯示電路（接口）輸出，經過5個晶體管放大去驅

動發光二極管，進行顯示。

??? 每個驅動晶體臂(PNP型晶體管)的發射極接+5 V電源基極受微處理器的控制，當微處理器輸出

低電平時晶體管基極電平降低，則晶體管發射極和集電極之間導通，+5 V電源經過晶體管加到發光二極

管上使發光二極管發光。
