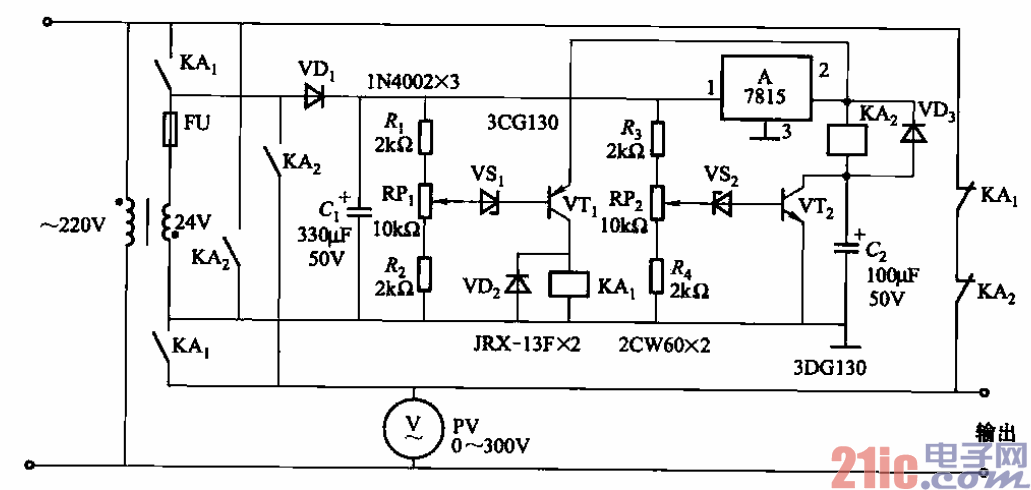

當輸入交流電壓在170—260V范圍變化時，其輸出交流電壓在

? 187—231V范圍變化。變壓器變比為k=24／220=0.11。

??? 當輸入電壓低于170V時，繼電器KAi吸合（調節電位器RPi設定），輸出電壓為

? 170×(l+k)-170×(1+0. 11) =187? (V)；當輸入屯壓高于260V時，KA2吸合（調節

RP2設定），輸出電壓為260×（l-k）- 260×（1-0. 11）一231(V)；當輸入電壓處在170～

260V之間時，KAi、KA2均釋放，輸出電壓與輸入電壓相等。

???
