555電路繼電器控制電路

繼電器低功耗保持電路圖

繼電器低功耗保持電路圖
提問者：wyg2829 地點：- 瀏覽次數：11274 提問時間：05-31 21:21
我有更好的答案
提 交
1條回答
liutiefu 06-05 09:15

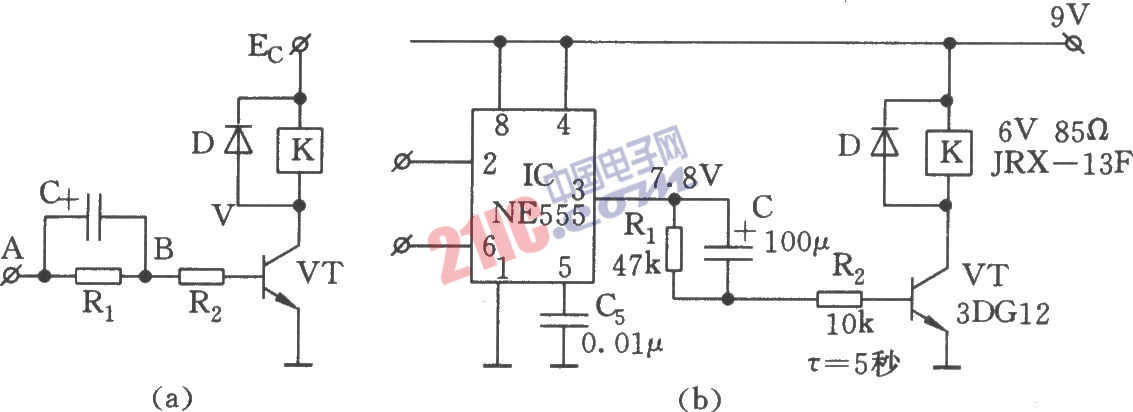

繼電器的吸合電流比釋放電流要大，吸合后，繼電器便保持在吸合電流上工作。如圖所示的電路可使繼電器在吸合后自行保持低電流工作，降低功耗。當555的3腳由低轉呈高電平時，由于C兩端電壓不能突變，則VT管獲得的注入電流為(VA-0．7V)／R2。之后，C通過R2和eb結充電，VB下降，待C充滿后，VB=VA-Vc，由于Ib的減小，使流過繼電器的電流Ic減低至接近釋放電流，繼電器工作于低功耗狀態。

?

?

繼電器低功耗保持電路圖

?
