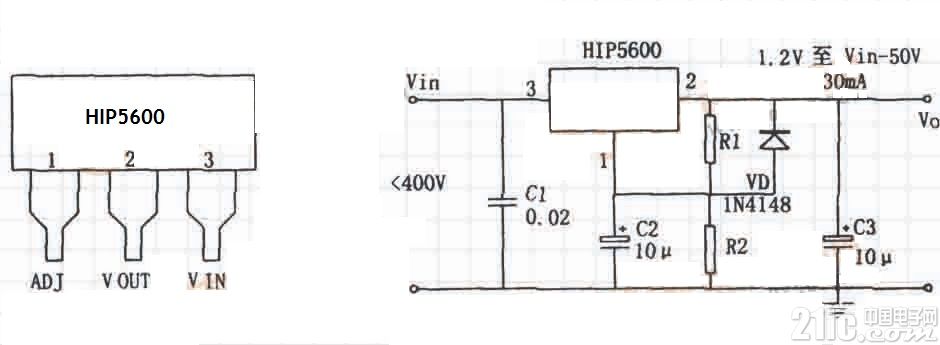

精密電壓基準ICTL431是T0—92封裝如圖1所示。其性能是輸出壓連續可調達36V，工作電流范圍寬達0.1。100mA，動態電阻典型值為0.22歐,輸出雜波低。圖2是TL431的典型應用，其中③、②腳兩端輸出電壓V=2.如圖所示為用高壓線性穩壓器HIP5600構成的小功率無變壓器穩壓電源。其主要特點如下：

(1)直流工作電壓可達400V;

(2)交流工作電壓有效值可達280V;

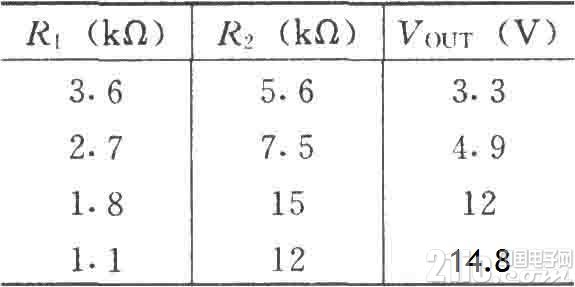

(3)外接兩只電阻，直流輸出電壓可在1.2V至輸入電壓VIN～50V間調整;輸出電壓的確定如表所示，輸出電流可在1mA至30mA范圍內調整;

(4)自設散熱器，芯片內有熱斷路和輸出限流電路，不需設置外保護電路。
