穩壓電路繼電器控制電路

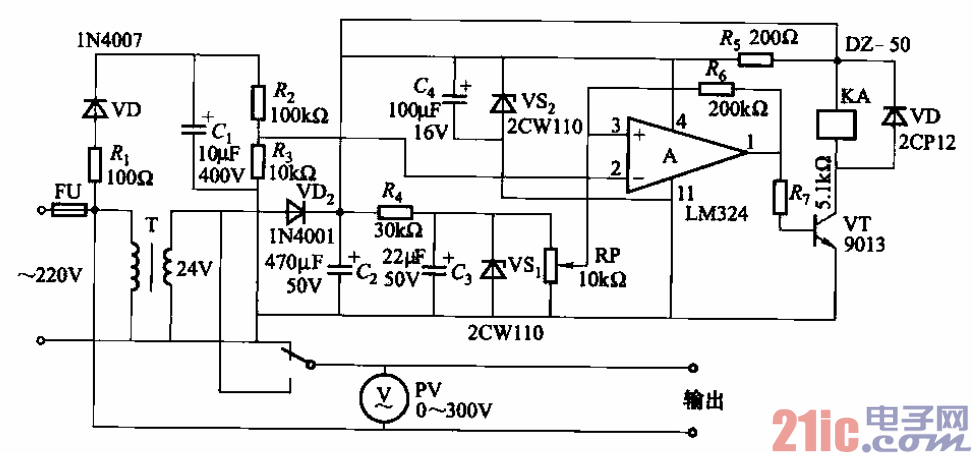

繼電器控制的自耦變壓器式交流穩壓電源電路之二

繼電器控制的自耦變壓器式交流穩壓電源電路之二
提問者：mxvuwyerw 地點：- 瀏覽次數：5913 提問時間：05-19 13:11
我有更好的答案
提 交
1條回答
liyabn1 05-25 18:14



它采用LM324運算放大器A作為測量比較和控制電路。當電網

電壓低于設定值（由電位器RP設定）時，A的1腳輸出高電平，三極管VT導通，繼電器

KA吸合，輸出電壓為電網電壓與變壓器二次電壓之和；當電網電壓高于設定值時，KA釋

放，輸出電壓與電網電壓相同，因此它是一個適用電網電壓偏低的穩壓器。
