?在實際應用中，當需要高電壓、小電流的直流電源時，多采用倍壓整流電路。倍壓整流電路可以在不

增加變壓器二次側繞組匝數和二極管反峰電壓的條件下，通過多次倍壓得到較高的直流電壓輸出。

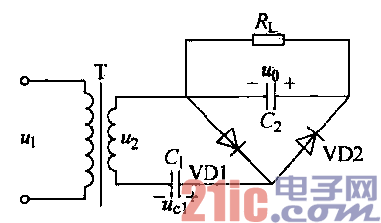

??? (1)電路結構二倍壓整流電路由電源變壓器和兩個二極管、兩個

電容器組成，其結構如圖所示。

??? (2)工作原理在“2的正半周，二極管VD1正偏導通．VD2反偏

截止，電流通過二極管VD1給電容C1充上了右正左負的電壓Ucl，“。．基

本接近地的峰值電壓，即H。，≈f/U2。

??? 在她的負半周，二極管VD2正偏導通，VD1反偏截止。由于此時

姚與Ucl方向相同，所以它們串聯起來給6充上了右正左負的電壓M吐，

使Cz兩端的電壓近似等于2fiUz。經過多個周期的充電，即可使C2兩端的電壓等于2.~Uz。

??? 通過分析可以看出，在二倍壓整流電路中，每個二極管所承受的最大反向電壓均為2 JZUz；電容CJ

兩端的電壓為f/Uz；電容Cz兩端的電壓為2f/Uz。這樣，在負載Ri．兩端即可得：

??? Uo—2JEU2
