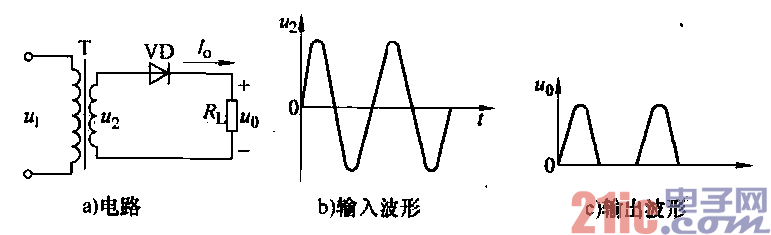

半波整流電路的結構如圖a所示。圖中，T為電源變壓器，“．為電源變壓器一次側交流電壓，毗

為電源變壓器二次側交流電壓rVD

為整流二極管，L為整流輸出的直流

電流，Uo為整流輸出的直流電壓，

R，．為整流電路的負載。

??? 半波整流電路的輸入、輸出電壓

波形如圖12-lb、c所示。

??? 在地的正半周，二極管VD正

偏導通，有電流J。通過二極管和負

載，并在負載Ri．兩端產生上正下負的脈動直流電壓璣。在№的負半周，二極管VD反偏截止，沒有電流

通過二極管，負載兩端無輸出電壓。

??? 半波整流電路只讓輸入交流電壓地的正半周通過，整流輸出為半波脈動直流電壓。
