隨著科學技術的飛躍發展，示波器已經廣泛應用于生產，教學和科學研究，示波器之所以應用廣泛，

是由于示波器的示波管能把非常抽象的、肉眼看不到的電過程，變換成具體看得見的圖像。示波管工作時

需要很多擋電源，其中加速陽極需要電流很小、但電壓很高的電源，多用示波器第五陽極a5需要】萬V的

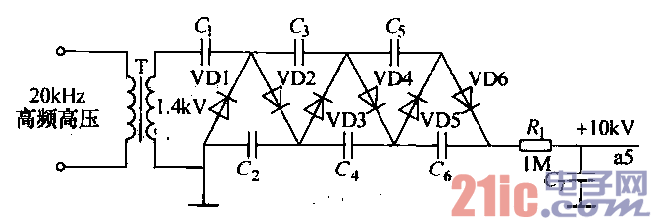

高壓，它是用六倍壓整流后獲得的。其電路如圖12-6所示。

??? 它由20kHz左右的高頻高壓發生器供給高

頻電壓，經變壓器升壓至約1400V，再經高壓

硅堆VD1～VD6和高壓電容CI～G六倍壓整

流和Ri、G濾波后，輸出約1萬V高壓，供

示波管第五陽極a5使用。

??? 高壓變壓器用E17高磁導率導磁介質鐵淦

氧鐵心，線圈分層平繞，一次側繞在內層，用

標稱直徑0. 45mm漆包線繞25圈，二次側繞在外層，用標稱直徑0.Imm漆包線繞1000圈．

??? 整流元件用高壓硅堆2DL4/0.2（最大整流電流200mA，最高工作電壓峰值4klD。

??? 在電路中，由于是對20kHz電壓整流，所以可采甩小容量濾披．C，～G用6800pF/3kV，G用

500pF/lOkV。
