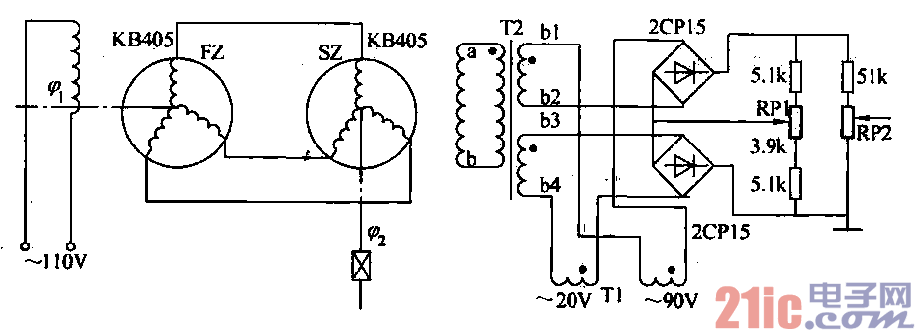

發送機(FZ)繞組和接收機三相繞組一一對應連接，110V交流電壓供給發送機勵磁繞組，初
始角為卿，接收機定子繞組兩端輸出電壓和相位能夠反映與發送機轉子角位移娩，即反映與發送機之間的
誤差角的大小和方向。平衡時，輸出電壓為零，否則，產生誤差，輸出一個電壓信號。圖為單相全波相敏
整流．兩組交替工作，分別在電阻5.lkfl上有電壓輸出，RP1用來調平衡。整流將交流變成直流信號，經
RP2送往運算放大器速度環(ST)輸入端進行放大，
