所謂“新甲類”，是指利用“同步偏置忡原理，讓輸出級晶體管的基極電壓隨信號的

大小而浮動，并使晶體管在工作時不出現截止過程。

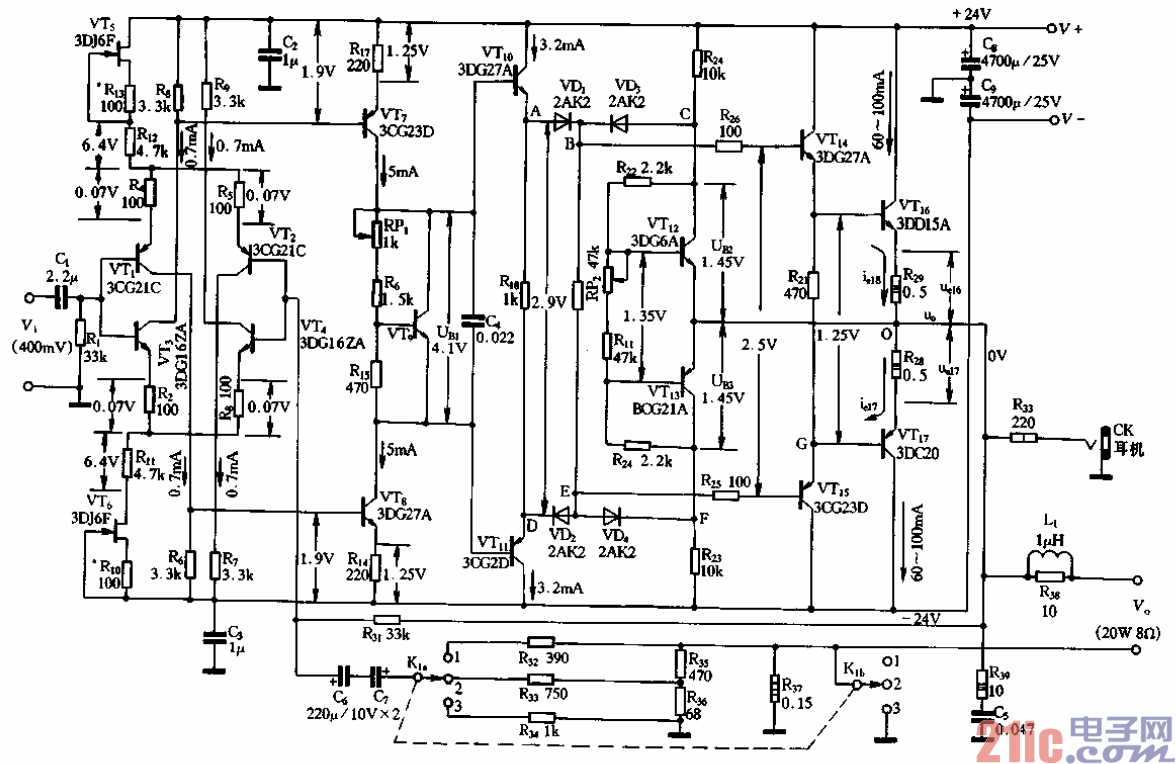

??? 圖2-15是新甲類功率放大電路的工作原理圖。由圖可知，該電路的基本結構和通常

的全對稱互補OCL電路一樣，不同之處是它的同步偏置電路。下面先介紹基本結構，然

后再介紹同步偏置電路的工作原理。

??? VTr、VT2組成PNP極性的差分輸人級，場效應管VTs是它的恒流源，VT3、VT4

組成NPN極性的差分級，VT6為它的恒流源，兩組差分輸入組對稱互補。本電路采用場

效應管作為差分電路的恒流源，與晶體管恒流源相比，場效應管恒流源具有電路簡單，不

需要偏置，而且溫度穩定性好等特點。場效應管恒流源的動態內阻高達數兆歐，很接近理

想的恒流源，而晶體管的動態內阻僅為幾十至幾百千歐。使用場效應管作恒流源的差分放

大器，其共模抑制比要比使用晶體管恒流源的差分電路高一、兩個數量級。許多高級功放

電路就是采用場效應管作恒流源的差分電路輸入級。

??? 輸入信號經耦合電容cl及Ri從VTi -VT3的基極輸入，負反饋則加到VT2、VI4

的基極。輸入信號經互補差分推挽放大后，由VTi.VT3的集電極輸出分別輸入電壓放

大級VT8.1n1作單端推挽放大，放大后的信號再經射極輸出器VTio、VTii作第二級電

壓放大后，推動由VT14～VT17組成的復合互補推挽輸出級作功率輸出。

??? 由VTg、VTi”VT13與RP1、RP2以及VD1～VD4等組成的同步偏置電路，是新甲

類功率放大器的核心部分，下面重點分析。

??? 由于偏置電路具有恒壓功能，并且可以通過調節偏置電阻取得穩定的電壓。因此，通

過調節RPi和礎）2就可“向輸出電路提供所需要的偏置電壓，使輸出管輸出一個能使輸

出信號不出現失真的靜態電流。其中調節礎、可使VTg等組成的偏置電路向VTio、v，上l

提供甲類工作狀態所需要的偏置電壓y B1，在本電路中為4,1Vo調節RP;z可使VT12、

VT13組成的偏置電路向輸出級提供所需的偏置電壓V皿-V B3，約為1.45V。
