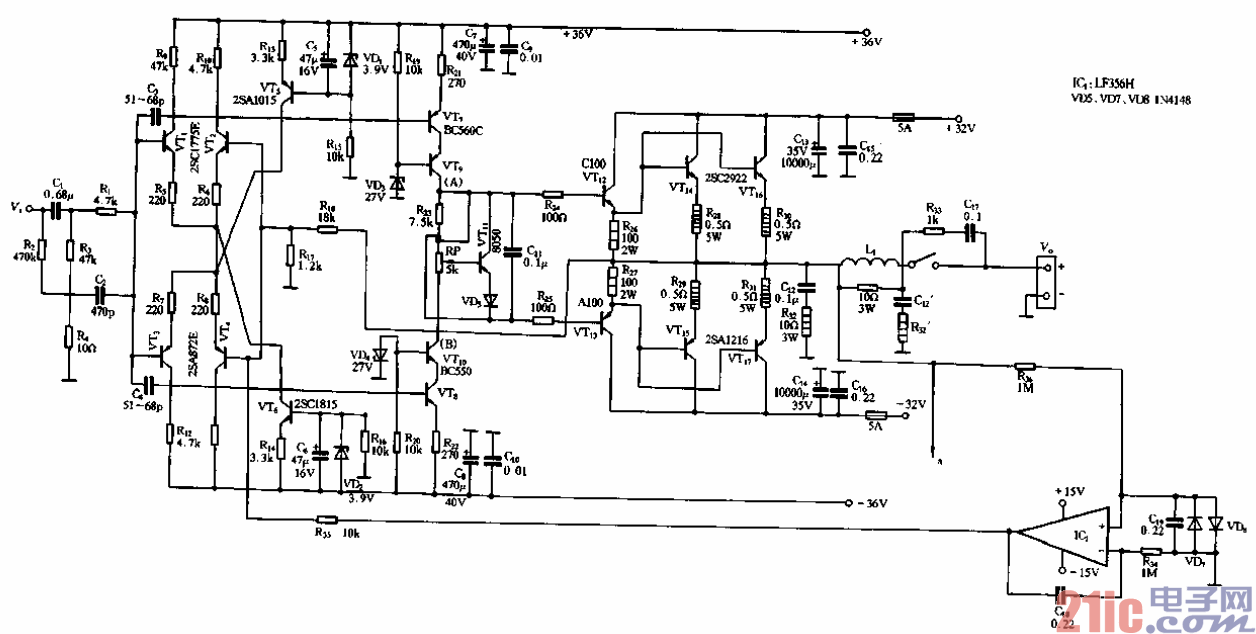

本電路為采用全對稱互補推挽輸出的直流功放電路，如圖2--35所示。全電路由雙差

分輸入級、共基+共射電壓放大級、推動級和并聯互補推挽輸出級以及偏置電路和直流伺

服電路等部分組成。

??? VTi～VT4組成雙差分輸入級，xrrs、VT6為它們的恒流源o在差分管的發射極接有

一只阻值較大的反饋電阻，它的作用除了平衡各管配對參數的差異外，還有擴展動態范

圍，展寬頻帶和提高共模抑制比的功效。

??? Vr7、VTg和VT8、VTio組成共基一共射推挽放大，作電壓放大級，VD3、VD4為

VTg,vTio的基極偏置o

??? VTiz,VT13為輸出推動級，Ⅵll為它的偏置電路。VT14～VT17組成并聯互補推挽輸

出級。

??? ICt及Ⅵj、ⅥX為直流伺服電路，其中Ⅵ哺、VD8為輸入保護電路。

??? 電路調整參數：差分級射極電阻Rs一風上的壓降為0.2V，集電極負載電阻島～R12

上的壓降為4Vo電壓放大級的發射極電阻R21、Rzz上的壓降為3,2Vo調節RP使R28～

R31任一電阻上的壓降為0.4V，則輸出管每管的靜態電流應為0.8Ao

??? 元件選用：VTi～VT6選用東芝高頻管2SC1775E、2SA872E或日立2SD756E、

2SB716E等。要隸配對盧及V島誤差<5%。

??? VT7～VTio選用EOG128、ECG129或BC560.BC550等互補管，要求同上。

??? VDi～VD4及Ⅵ甌應選用特性曲線良好，并且穩壓值相同PCrn>400mW的穩壓管。

??? 功率輸出管VT14～VT17選用發燒級功放對管2SC2922／2sA1216配對選用o

??? 直流伺服用lc為LF356Ho

??? 本機輸出功率為50wo
