功放激勵器，確保末級功放能取得足夠的推動電壓，從而能產生較大的功率輸出6

??? “小膽機’’選材要精良，以便取得理想的¨膽韻’’6 RPl選用日產密封WH161-1BP電位

器；電阻全部采用金屬膜系列，功率容量要足夠大白有條件時選用早期生產的“大紅炮”電

? 阻效果更佳。濾波電容采用“RUBYCON’’電解電容，也

? 可用國產品CD11系列9與濾波電解電容器并聯的高頻

? 濾波電容器可選用CT1瓷片電容。級間耦臺最好選用

ISClJEN或國產XIND AK-CB13電容々VE1為6N4,VE2

采用旁熱式共陰雙三極功放管6N7P+ 6h14.1:和6N7P的

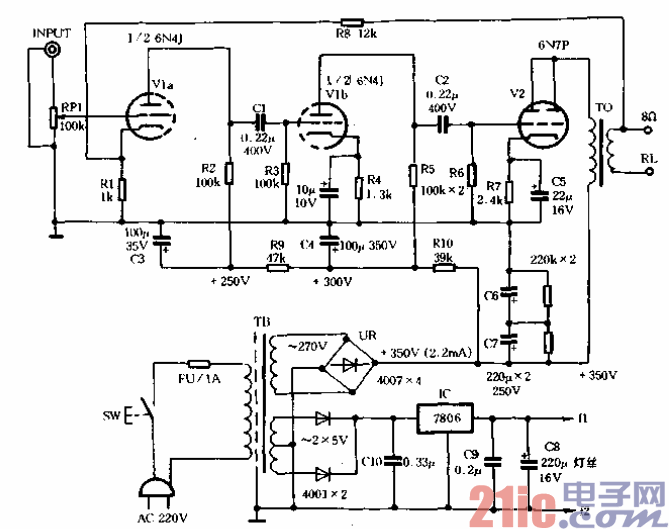

管腳排列如圖1-23所示。VE1和VE2的特性參數如表

1-5所列6電源變壓器TB選用舊式電子管收音機老品}

輸出變壓器TO自制，鐵芯用冷軋硅鋼片，戶>8000高

斯，截面積S:(.≥3c孵，繞組采用4N無氧銅(OFC)線分層分段繞制p初，次級匝數比”=Ⅳt／

??? oo-ooof什

Ⅳ。一√瓦了瓦．o式中ⅣI、N"分別為T(mén)O的初、次級匝數，總?cè)諡槟┘?jí)輸出電阻，RL為揚聲器

阻抗。詳細的繞制方法可查閱有關資料
