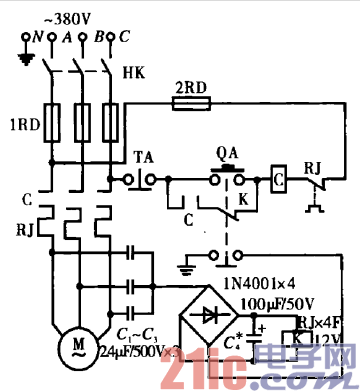

電路工作原理：在電動機三相電源Y接線柱上，各用導線引

出，分別接在電容C．一C3上，并通過這三只電容使其產生一個

人為Y接中性點。當電動機正常工作時，人為Y接中性點的電壓

為零，與三相四線的中性點電位一致，故此兩點間電壓為零，整

流無輸出，繼電器K不動作。當電動機某一相斷相時，則人為Y

接中性點的電壓會明顯上升，當通過整流的電壓高達12 V時，繼

電器吸合。此時交流接觸器控制四路切斷，接觸器失電釋放，從

而|達到保護電動機的目的。
