本文介紹的連接電路適用于lkW以下的小功率三相異步電機作單相運行。

??? (l)電機單相運行時的連接方式：

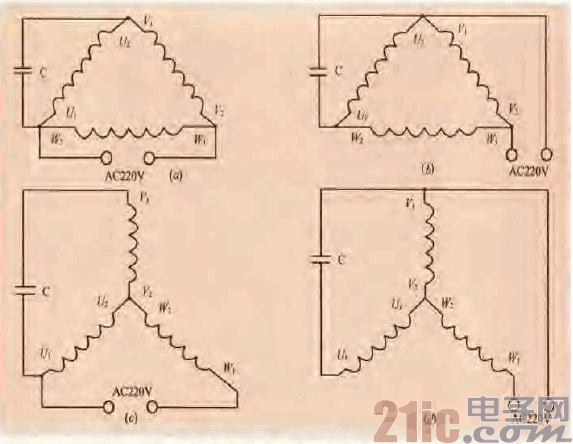

??? ①t相繞組的三角形連接：如圖I? -6(a)所示。將電容器評接在三相繞組

的任意一相兩端（圖中接在U相兩端）．然后220V市電加在電容C的一端和V1與

W,的交點處。這樣．電機就可旋轉，如需改變電機旋轉方向，則可按圖l-6 (b)

所示連接，將市電從電容器的一端調換到另一端即可。

??? ⑦三相繞組的星形建接：將電容器樁任意硒個端子上【如圖I -6 (c)中

接¨．Ul]，220V市電則加在余+F的端子wl和電容C的任一端匕。這樣，電機

就可旋轉。如需改變電機轉向，則將市電的一端從￡，，轉接到Vl端即可L如圖I -

6 (d)所示】。
