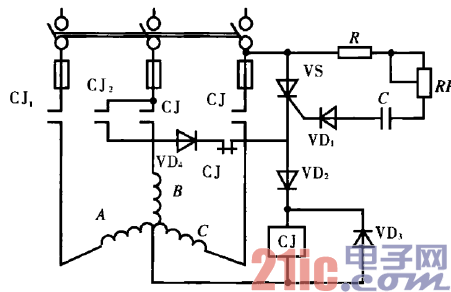

電路工作原理：在交流接觸器CJ,吸合、電動機接通電源的

同時，cj,的一對觸點將晶閘管vs短接，故vs截止。接觸器

CJ2由二極管VDz提供直流電壓而吸合，作好能耗制動的狀態。

在電源正半波，vs的控制極經月、RP、C、VD．得到觸發電流而

導通，電動機的B、c相繞組經vS、cJ，觸點得到半波整流電流，

CJ2也因vs提供半波電流而維持吸合。正半波電流結束時，丑、

C相繞組又產生感應電勢，經VD4、cJ的常閉觸點續流。到下一

個正半周時，vs重新導通，8、C相繞組又得到半波電流，經過

若干個周期，C充滿電荷，vs得不到觸發電流而不再導通，完成

_r能耗制動。CJ2得不到電流也釋放，排除了vs再次導通的可能

性。
