F而分別介紹各部分的功能和朦理。

??? (I)功率因數檢刪與控制電匪形成電路。這部分電路d BGu - BGu, D-．．一

n。且：和打關H1容元件等組成。它的功能是川來|盤測電壓畸電流之Ih』的翱位*

系，從而確定目前的功率因數，根據這個關系去形成可控硅導通角的控制電壓使

可控硅觸發提前或是后移。電機輕載時，電壓電流有效值降低電機負載增加時，

電壓電流有效值上升，但負荷增至70%時可控硅全導通，和無節電電路時完全相

同。

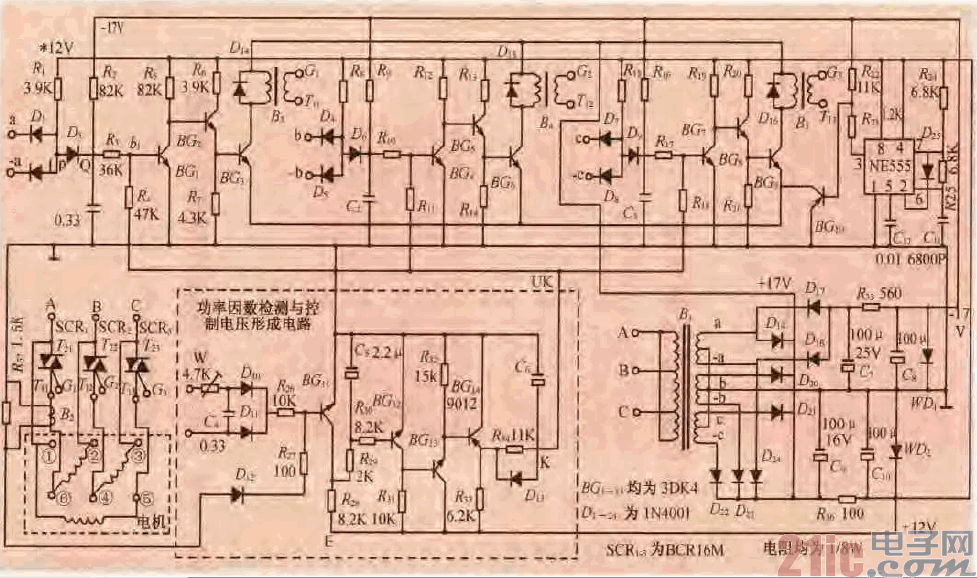

??? 圖中是BGn的基極電位由3個電壓相加而成：經半波整流的電壓Ua經WC4

移相，整流后的電壓U'a和電流互感器（馬）二次側的正半渡在R37上產生的電壓

經D12整流后的電壓，在三者相加后Vbll點電壓仍低于0.7V的范圍內/3G1i截

止，其集電極輸出幅度等于電源電壓E的脈沖Ue，脈沖寬度隨電機功率因數變

化。調節W可改變脈沖寬度，也就是改變空載時的控制電壓Uk，使節電器與電

機的功率因數相適應。這個脈沖經R20、R30、c5組成的積分電路變成幅度較小的

連續電壓，再經/ G12放大，BG13，/3G14的阻抗變換，在K點形成控制電壓Uk。

??? (2)同步鋸齒波形成電路，A相同步鋸齒波形成電路由日一功、R．、R2和

G．等組成。電機繞組w,接于電源AB兩相之間，觸發SCR，的同步信號也取自

日二次繞組＆和a。

??? (3)加法電路和輸出電路。加法電路和輸出電路由/3G,~ BG3、R3 - R7和馬

等組成。負極仕鋸齒波uo由Ri輸入，控制電壓Uk由R4輸入，兩者相加的結

果Ubl為0.7V時，BG1導通，BG2、/3G3截止，馬無脈沖輸出。當Ubl低于0.7V

變負時，BGl截止，BG2、BG3導通，時基電路NE555所產生的lOkHz方渡通過

BGio、BG3送到脈沖變壓器馬，可控硅控制極G，將有觸發脈沖，第一個觸發脈沖

的位置會隨控制電壓Uk的降低而前移，隨Uk的升高而后移。BC相，CA相的

加法電路和輸出電路與AB相相同。

??? （4】振蕩器和電源。振蕩器由時基電路NE555接成多諧振蕩器，振蕩頻率的

選擇是這樣考慮的，其輸出脈沖的寬度足以觸發可控硅，而它的頻率叉盡可能的

高，經計算，振蕩頻率選10Hz為宜。
