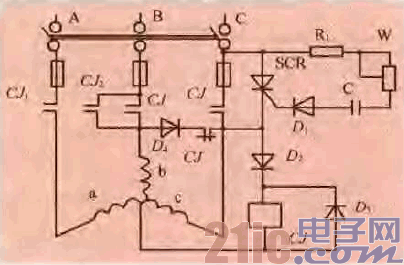

在交流接觸器Cli吸臺，電機接通電源的同時，CJ1的一對觸點將可控硅SCR

短接，故SCR截止。接觸器C已由二極管趣提供直流電壓而吸臺，作好能耗制

動的狀戀．在電源正半波，SCR的控制極經R，W．C、Dl得到觸發電流而導

通，電機的b、c相繞組經SCR、CJ2觸點得到半被整流電流，C也因SCR提供

畢波電流而維持吸臺。正半波電流結束時，b．c相繞組叉產生感應電舟，經D4．

cl的常閉觸點續流。判下一個正半周時．SCR重新導通．b、c相繞組叉得別半

渡電流，經過昔下個周期，c充儲電荷，SCR樽不到觸發電流而不再導ila，完成

丁能耗制動．CJ，得不到電源也釋放，排除丁SCR再次導通的可能性。
