在生產中，往往需要多臺電動機配合工作，根據工藝流程要求，它們的起動和停車必須按照事先規定

的順序進行。例如某些大型機床，要求主軸一定要在有冷卻液的情況下才能工作，因而，必須先起動油泵

電動機為主軸提供玲卻液，然后才能起動主軸電動機；同樣道理，停車時必須先停主軸電動機，然后才能

停油泵電動機，線圈帶電時，動臺觸頭閉合，動斷觸頭斷開。

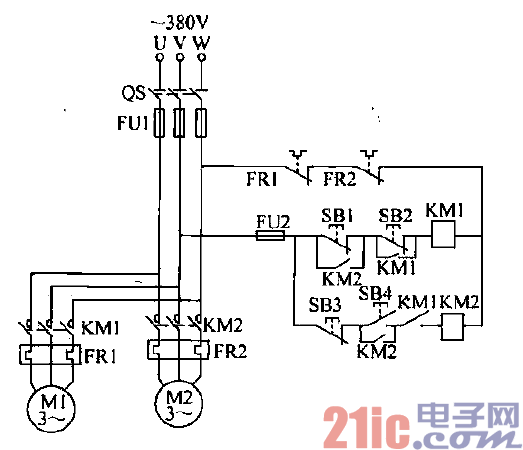

??? (1)電路組成順序起動控制電路如圖4-3所示，圖中，接觸器KM1控制油泵電動機Ml，接觸器

KM2控制主軸電動機M2．油泵電動機的控制電路部分是一個典型的起動、停車控制電路，而主軸電動機

控制電路中申入了接觸器KM1的輔助動合觸頭KM1，所以，只有接觸器KM1動作，油泵電動機起動，觸

頭KM1閉合，控制主軸電動機M2的接觸器KM2才可能接通。

??? 這種控制作用稱為“聯鏤”，KM1觸頭稱為“聯鎖”觸頭。

??? (2)順序起動控制按圈4-3接線，其中三相交流電

? 源380v，電動機均采用Y接法。舍上刀開關os，操作起

? 動按鈕SB2，KM1線圈得電，接在主電路中的KM1主觸

? 頭接通三相電源，電動機Ml運轉；串接在KM2控制電

? 路中的KM1輔助觸頭接通，按下SB4，KM2線圈得電，

? 接在主電路中的KM2主觸頭接通三相電源，主軸電動機

? M2運轉。

??? (3)順序停止控制順序停止控制是在上述控制電路

? 中再增加一個“聯鎖”環節，用接觸器KM2的輔助動合

? 觸頭KM2與油泵電動機的停車按鈕SB1并聯，這樣，接

? 停止按鈕SB3，主軸電動機M2斷電停止。只有主軸電動

? 機IVI2停止后，與SB1并聯的動合觸頭KM2斷開，然后

? 才能用停止按鈕SB1使油泵電動機停止，從而實現必須先

? 停主軸電動機M2，然后才能停油泵電動機Ml的順序停

? 止控制。
