行程控制是按運動部件移動的距離發出指令的一種控制方式，在生產中得到廣泛的應用，例如運動部

件（如機床工作臺）盼左、右，上、下運動，包括行程控制、自動換向、往復循環、終端限位保護等。行

程控制用行程開關實現。

??? (1>!行程開美行程開關(也稱限位開關)是一種根據生產機械的行程信號進行動作的器件，其結構

和工作原理與按鈕類似j同樣有動合觸頭和動斷觸頭。行程開關和按鈕一樣，要連接在控制電路中。

? 行程開關安裝在固定的基座上，當與裝在被它控制的生產機械運動部件上的撞塊相撞時，撞塊壓下行

程開關的滾輪，便發出觸頭通或斷信號。當撞塊離開后，有的行程開關自動復位（如單輪旋轉式），而有的

行程開關不能自動復位（如雙輪旋轉式）．后者須依靠另一方向的二次相撞來復位。

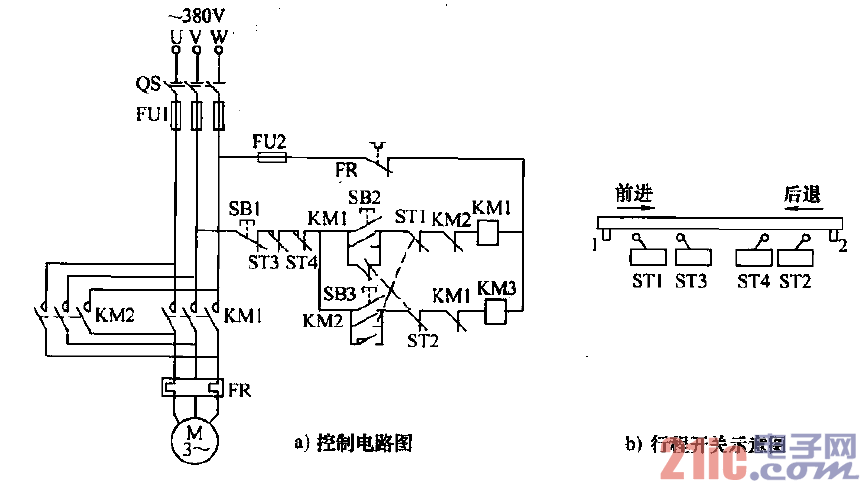

??? (2)行程控制電路原理行程控制電路如圖4-7a所示，基本上是一個電動機正、反轉控制電路，電動

機正、反轉帶動運動部件前進、后退，運動部件上的撞塊1、2和行程開關ST1～ST4的安裝位置如圖4-7b

所示，ST1和STZ是復合式行程開關，具有一個動斷觸頭和一個動合觸頭，sn用來切斷正轉控制電路和

閉合反轉控制電路f相應地，ST2用來切斷反轉控制電路和閉合正轉控制電路，這樣，行程開關在撞塊1、

2的撞擊下，便可控制電動機正、反轉，帶動運動部件前進，后遇。行程開關ST3和ST4具有一個動斷觸

頭t當撞塊撞擊行程開關ST1或STZ，而ST1或ST2由于故障沒有動作時，運動部件按原來的方向繼續運

動，使撞塊撞擊ST3或ST4．切斷控制電路，并使電動機停止，從而起到終端限位保護的作用。
