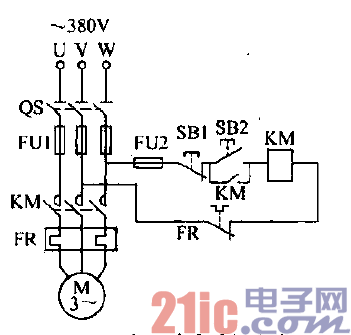

三相異步電動機連續運行控制電路如圖4-2所示，和點動控制電路相

? 比，增加了三個環節：一是與起動按鈕SB2并聯一個接觸器KM的輔助

? 動合觸頭KM，其作用是按下起動按鈕SB2，接觸器KM得電，電動機M

? 起動運轉，同時與SB2并聯的KM輔助動合觸頭也閉合，當松開起動按

? 鈕SB2時，KM仍使接觸器KM線圈繼續帶電，電動機M繼續連續運行，

? 這種作用稱為“自鎖”，KM觸頭稱為“自鎖”觸頭l二是為了控制電動

? 機停止，增加一個停止按鈕SB1，按下停止按鈕SB1，切斷控制電路，接

? 觸器KM鞋L主觸頭斷開，電動機停止；三是增加了熱繼電器FR，當電動

? 機過載發熱，經過一段時間，其動斷觸點斷開，切斷控制電路，接觸器

? KM的主觸頭斷開，電動機停止。
