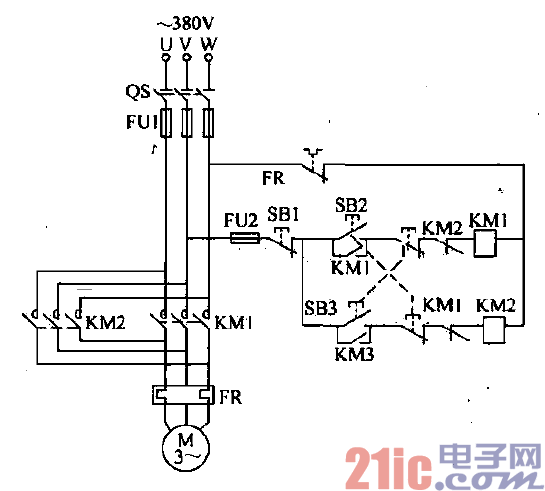

所示的正、反轉雙重互鎖控制電路，是在圖4-4控制電路的基礎上增加了復合式按鈕的機械互
鎖環節。這種電路的優點是：如果要使正轉運行的電動機反轉，不必先按停車按鈕SB1，只要直接按下反
轉起動按鈕SB3即可；當然，從反轉運行到正轉，也是如此。這種電路具有電氣和機械的雙重互鎖功能，
不但提高了控制的可靠性，而且既可實現正轉一停止一反轉一停止的控制，又可實現正轉一反轉一停止的
控制。
