生產中，很多加工和控制過程是以時間為依據進行控制的，例如工件加熱時間控制，電動機按時間先

后順序起動、停車控制，電動機Y-△起動控制等，這類控制都是利用時間繼電器來實現的。

??? (1)時間繼電器時間繼電器是一種延時動作的繼電器，它從接收信號（如線圈帶電）剄執行動作

（如觸點斷開或閉合）具有一定的時間間隔，此時間間隔可按需要預先整定，以協調和控制生產機械的各種

動作。時間繼電器的種類通常有電磁式、電動式、空氣式和電子式等。

時間繼電器的觸點系統有延時動作觸點和瞬時動作觸點，其中又分動合

觸點和動斷觸點。延時動作觸點叉分通電延時型和斷電延時型-。? ．

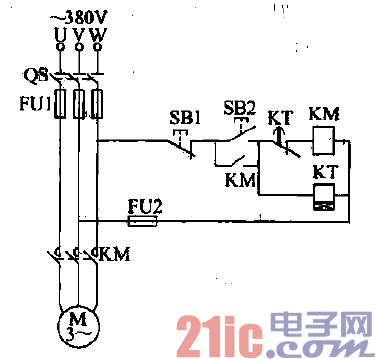

??? (2)-單臺電動機時間控制電路電動機起動后控制運行時間的電路

如圖4-8所示，按起動按鈕SB2，接觸器KM帶電，并自鎖，電動機起

動運行。與此同時，時間繼電器KT通電，并開始計時，當達到預先整

定的時間時，它的延時動斷觸點KT斷開，切斷接觸器控制電路，電動

機停車。同樣，用時間繼電器的延時動合觸點，可以接通接觸器控制電

路，實現時間控制。

??? 時間繼電器延時時間根據需要進行整定。如整定為5s，檢查接線

正確后合上主電源。起動電動機，觀察交流接觸器、時間繼電器和電動

機的動作情況；政變時間繼電器的延時時間為lOs，重復上述操作。
