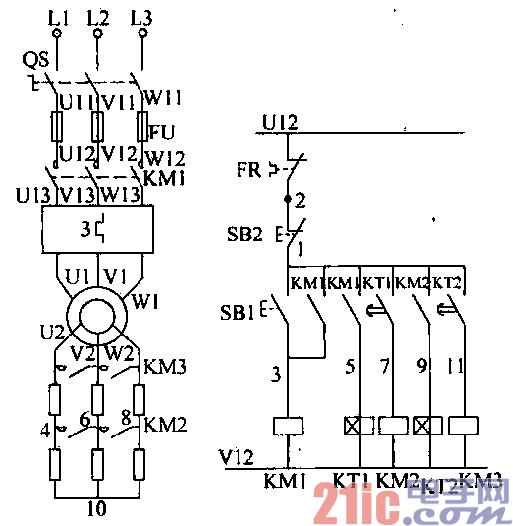

采用時間繼電器來控制轉午電阻的分?jǐn)嗲谐?br/>
該電路的動作過程為：

??? (1)合上Qs，接下SB1，結果如下：

??? KM1線圈有電，觸頭(1-3)閉合，自鎖；

??? KM1線圈得電一KM1觸頭閉臺一電動機M開始起動

（蜀、馬申人）運轉；

??? KMl (1-5)觸頭閉合一KT1線圈通電--KTl (1-7)觸

頭延時閉合。

??? (2) KM2線圈得電一KT2主觸頭閉合一Ri被短接（切

除）

??? KM2 (1-9)觸頭閉合一KT2線圈通電--KT2 (1-11)

觸頭延時閉合。

??? (3) KM3線圈通電一KM3主觸頭閉合一忌被短接

（切除）一起動過程結束。
