同步電動機正常運行時，轉于是以同步轉速旋轉的，這時轉子磁場和定子磁場處于相對靜止的狀態，

它們相互作用能夠產生恒定方向和恒定大小的電磁轉矩。但是在起動時，情況就完全不一樣，事實上，同

步電動機如果不采取其他措施，其本身是投有起動轉矩的。

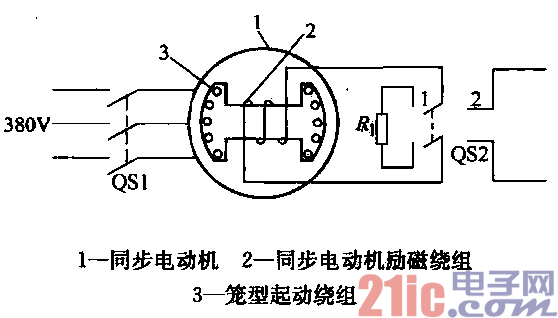

??? 如圖4-43所示，先在同步電動機勵磁回路內串接

一個約10倍于勵磁繞組電阻的附加電阻R，然后臺上

開關os2至1位，將它們構成閉合回路I合上開關

Qsl給定子繞組通入三相交流電，則同步電動機將在

起動繞組作用下異步起動，轉速逐漸上升。當轉速上

升到接近于同步轉速(約0. 95n)對，迅速將開關QS2

由l位合至2位，給轉子通入直流電流勵磁，依靠定

子旋轉磁場與轉子磁極之間的吸引力，將同步電動機

牽人同步速度運行。轉子到達同步轉速后，轉子導體

與旋轉磁場之間就處于相對靜止的狀態，鼠籠起動繞組中再沒有電流流過，于是起動繞組就失去了作用，

起動過程也就隨之結束。
