半導體熱敏電阻屬于嵌入式熱保護元件，對溫度很敏感，控溫誤差為士5℃。它可靠性

高、體積小(直徑為3. Smm)、安裝方便、容易嵌入繞組，用它作感溫元件能有效地反映電

動機繞組的溫度情況。熱敏電阻放在三相定子繞組中，緊貼漆包線，用環氧樹脂粘固。熱敏

電阻有負溫度系數熱敏電阻( NTC)和正溫度系數熱敏電阻(PTC)之分。

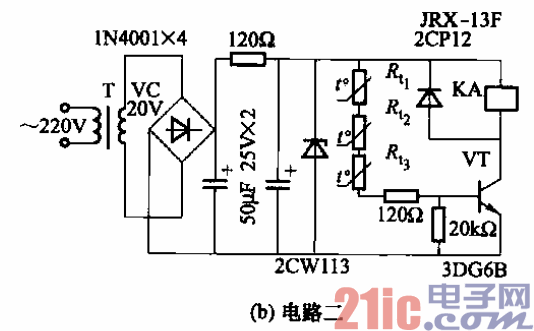

??? 電路如圖4-1所示。其中圖4-1 (b)、(c)只畫出保護電路，未畫出主電路。它們均是

一個由單管放大器組成的開關電路。

??? 熱敏電阻兄．、R。。、R．，可選用RRC6型或MF-15型(lokfl，20℃)，這種熱敏電阻在

100℃時約lkfl, 110℃時約0.6k,Cl。
