PTC三相異步電動機保護電路之八

PTC三相異步電動機保護電路之八
提問者：zjjcn 地點：- 瀏覽次數：5828 提問時間：04-22 02:02
我有更好的答案
提 交
1條回答
MAX_zuo 04-26 00:40

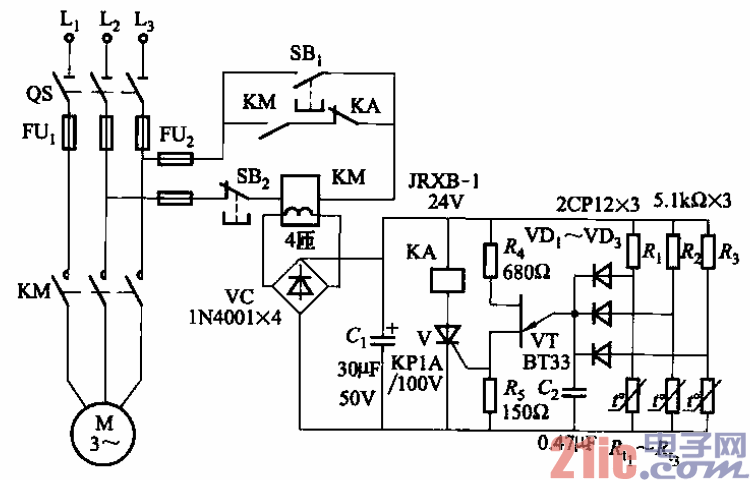

該線路采用晶閘管控制，用橋式電路控制溫度，在接觸器KM線圈

外加繞次級繞組作為保護裝置的電源。由熱敏電阻R．，(R．：、Rt3)與電阻R．(Rz、Rs)串

聯組成的分壓器，經二極管門電路( VDi、VD2、VD3)與單結晶體管VT的發射極相連，

組成具有開關特性的橋式電路。

?
