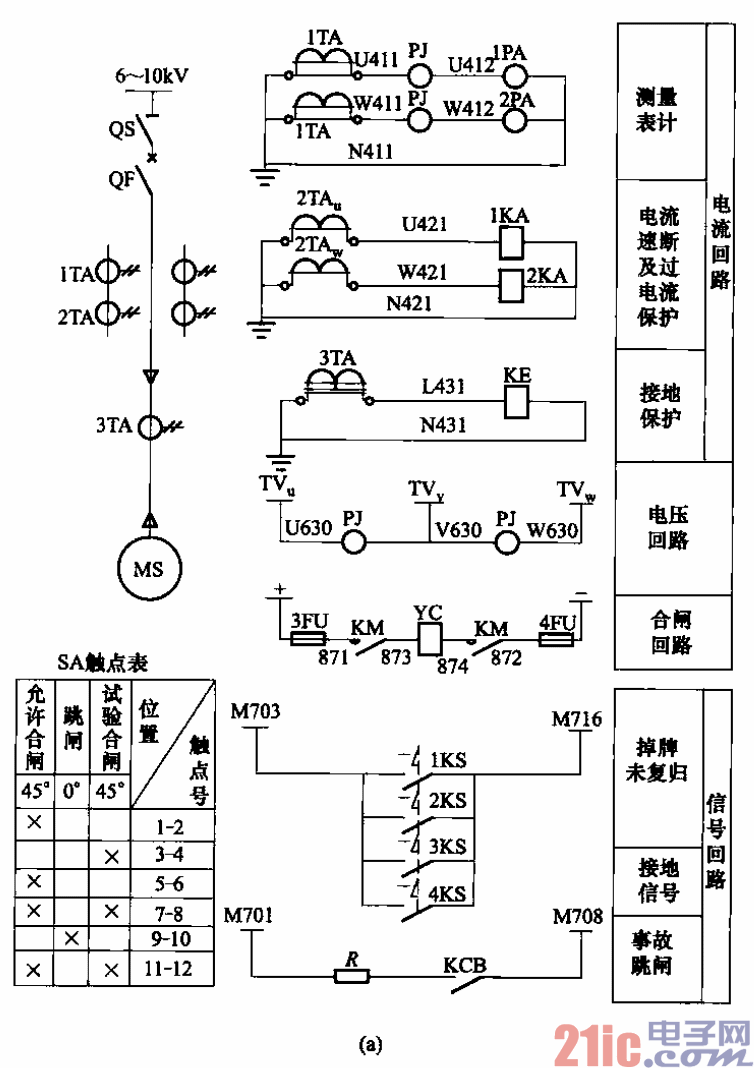

高壓異步電動機操作系統及綜合保護電路如圖4-58所示。該電路采用電磁操作機構

(直流接觸器KM接通斷路器QF的合閘線圈YC)。

??? 該線路設有以下保護：

??? ①電流速斷和過電流保護(1KA、2KA)，作用于跳閘；

??? ②低電壓保護[KV1、KVz、KV3（圖中未畫出）、2KC]，作用于跳閘；

??? ③低周率保護(經中間繼電器觸點KC)，作用于跳閘；

??? ④勵磁故障保護，作用于跳閘；

??? ⑤勵磁風機故障保護(經延時繼電器KT)，作用于跳閘；

??? ⑥油系統故障，作用于跳閘。
